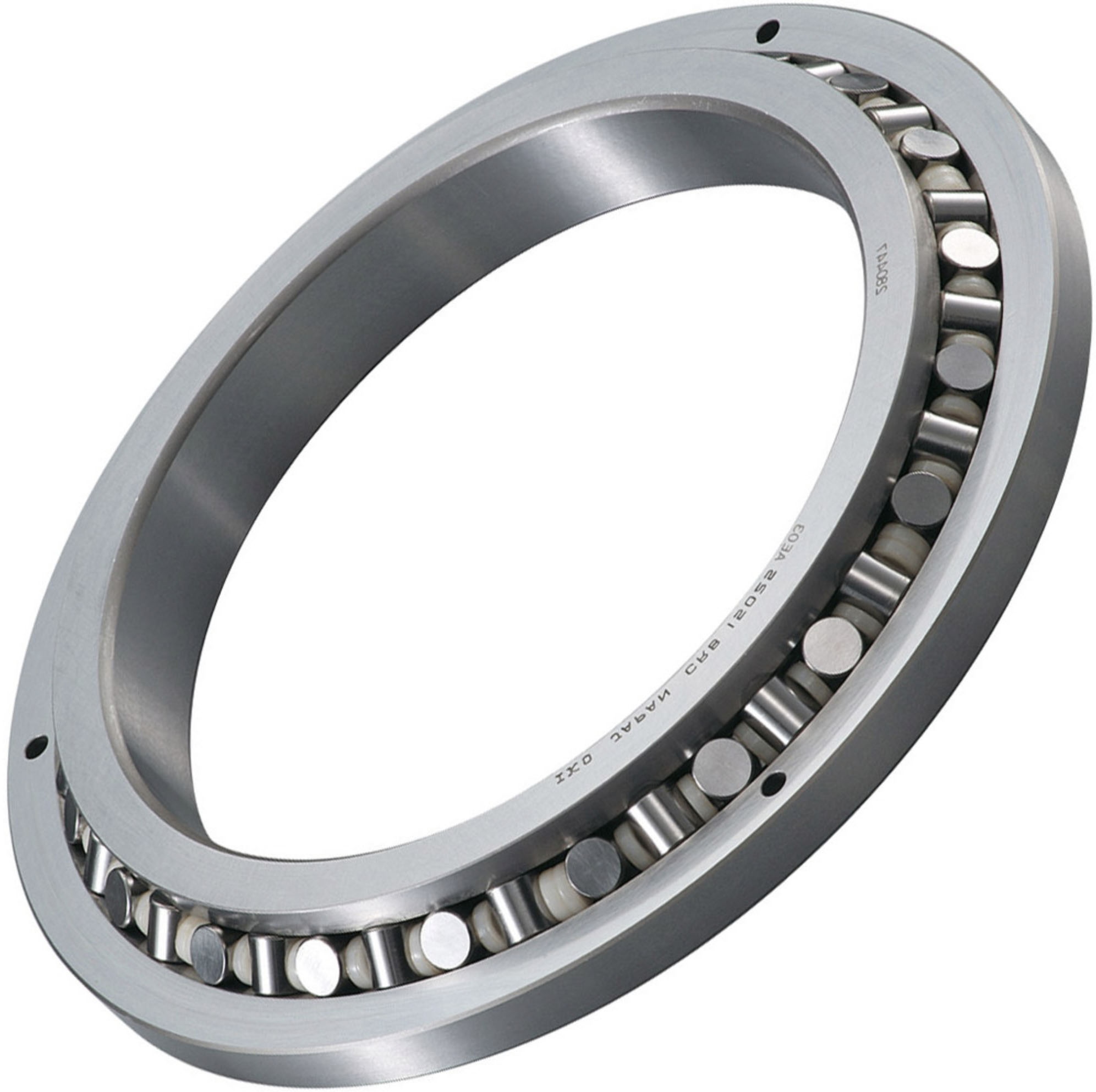

Otočná ložiska neboli otočné věnce slouží k uložení otočných a výkyvných sestav. Podle konstrukce mohou zachycovat radiální a axiální síly i klopný moment. Vhodné provedení se vybírá podle zatížení, připojovacích rozměrů a podmínek konkrétního zařízení.
Co rozhoduje při výběru
Samotný vnější průměr pro výběr náhrady nestačí. Důležité je úplné označení a výkres původního dílu. U ozubeného provedení je nutné ověřit také parametry ozubení a návaznost na pohon.
- Celé označení, výrobce a požadovaný počet kusů.
- Vnější a vnitřní průměr, výška a montážní výkres.
- Počet a rozteče otvorů, závity a dosedací plochy.
- Provedení bez ozubení, s vnitřním nebo vnějším ozubením.
- Radiální a axiální síla, klopný moment, otáčky nebo úhel a četnost kývání.
- Požadavky na vůli, přesnost, mazání, těsnění a provozní prostředí.
Otočný věnec není běžné radiální ložisko
Náhradu je potřeba posoudit v celé sestavě. Zatížení se přenáší také do připojovací konstrukce a upevnění. Montáž, utažení spojů i následnou údržbu proto provádějte podle dokumentace výrobce ložiska a stroje.
Jak připravit poptávku
Pošlete fotografii značení, celek uložení a dostupný výkres. Pokud označení chybí, doplňte rozměry a popis zařízení. Možnost dodání a přesnou specifikaci ověříme podle těchto podkladů; podobný vzhled nepotvrzuje zaměnitelnost.
Poptat otočné ložisko · Procházet nabídku ložisek · Porovnat typy ložisek a směr zatížení
Technický podklad: Schaeffler – Slewing Rings. Únosnost a vhodnost konkrétního typu se ověřují v jeho dokumentaci.
