Detailní popis produktu
Lamelový řetěz GOOS VZ434 / L438 pro variátorové převody.
Označení řetězu a náhrady
Označení VZ434 a L438 rozlišují jednotlivá provedení. Případnou náhradu je nutné ověřit pro konkrétní variátor. Nelze automaticky převzít rozteč, počet článků ani způsob spojení mezi VZ a L. Před objednáním si nechte potvrdit skutečně dodávaný typ a jeho počet článků.
Následující údaje jsou samostatnou katalogovou specifikací uvedeného typu. Nepotvrzují, které provedení je dodáváno pod dvojicí označení tohoto produktu.
Katalogová specifikace VZ434
| Konstrukční řada | VZ4 |
|---|---|
| Počet článků | 34 |
| Rozteč t | 35,85 mm |
| Šířka a | 59 mm |
| Výška b | 20,6 mm |
| Variátor | VA4 |
| Regulační rozsah | 1:3 |
Zdroj: katalog GOOS zaslaný výrobcem v roce 2016, rozměrová tabulka č. 2. Údaje platí pro VZ434; historický katalog nepotvrzuje současnou výrobu.

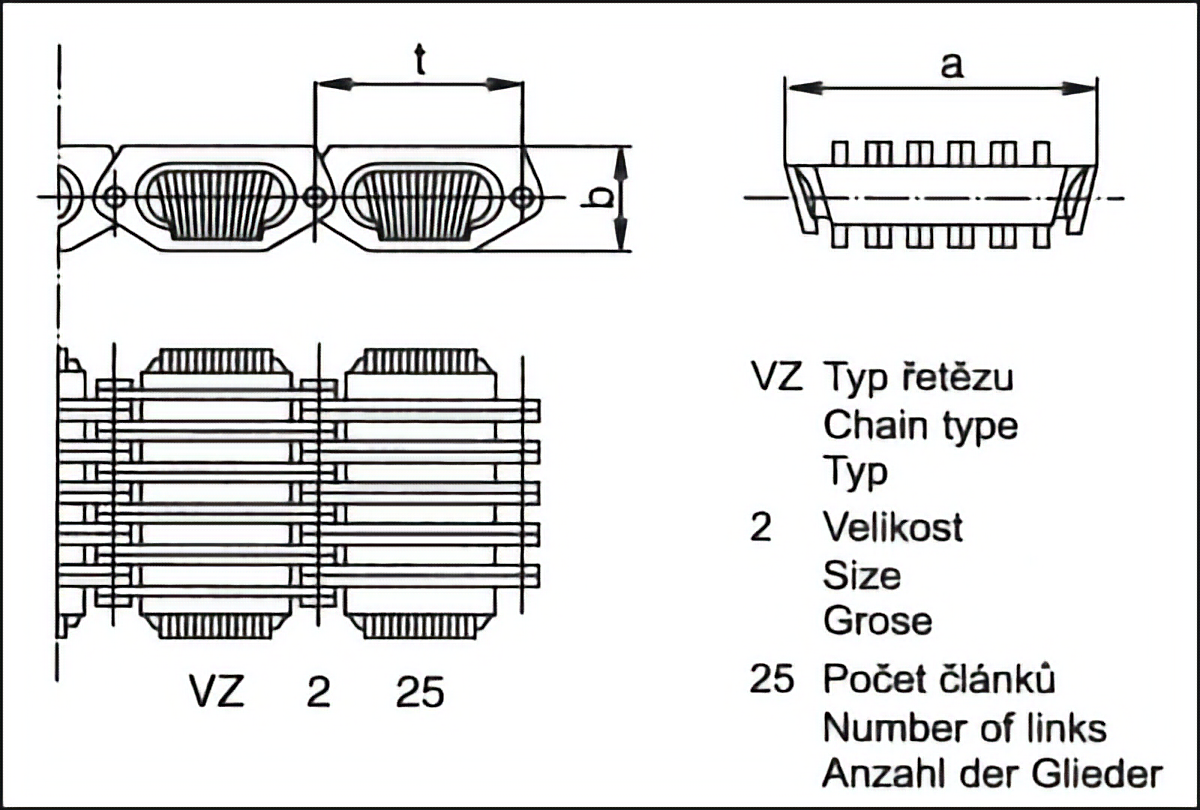

Výkres a přesný katalogový podklad
Úprava délky a montáž
Zkrácení, prodloužení nebo rozdělení řetězu lze poptat. Napište požadovaný počet článků, množství a zda potřebujete řetěz rozpojený pro montáž. Vhodnost úpravy a odpovídajících spojovacích dílů ověříme předem.
Obsah dodávky a spojení
Nabídka se vztahuje na řetěz. Konkrétní stav spojení a zahrnutí spojovacího čepu, závlačky či dalších montážních dílů si nechte potvrdit před objednávkou. Katalog popisuje spojení konců uzavíracím čepem zajištěným závlačkou.
Pro ověření náhrady pošlete označení řetězu, štítek variátoru, počet článků a fotografie profilu, lamel a spojení s rozměry.

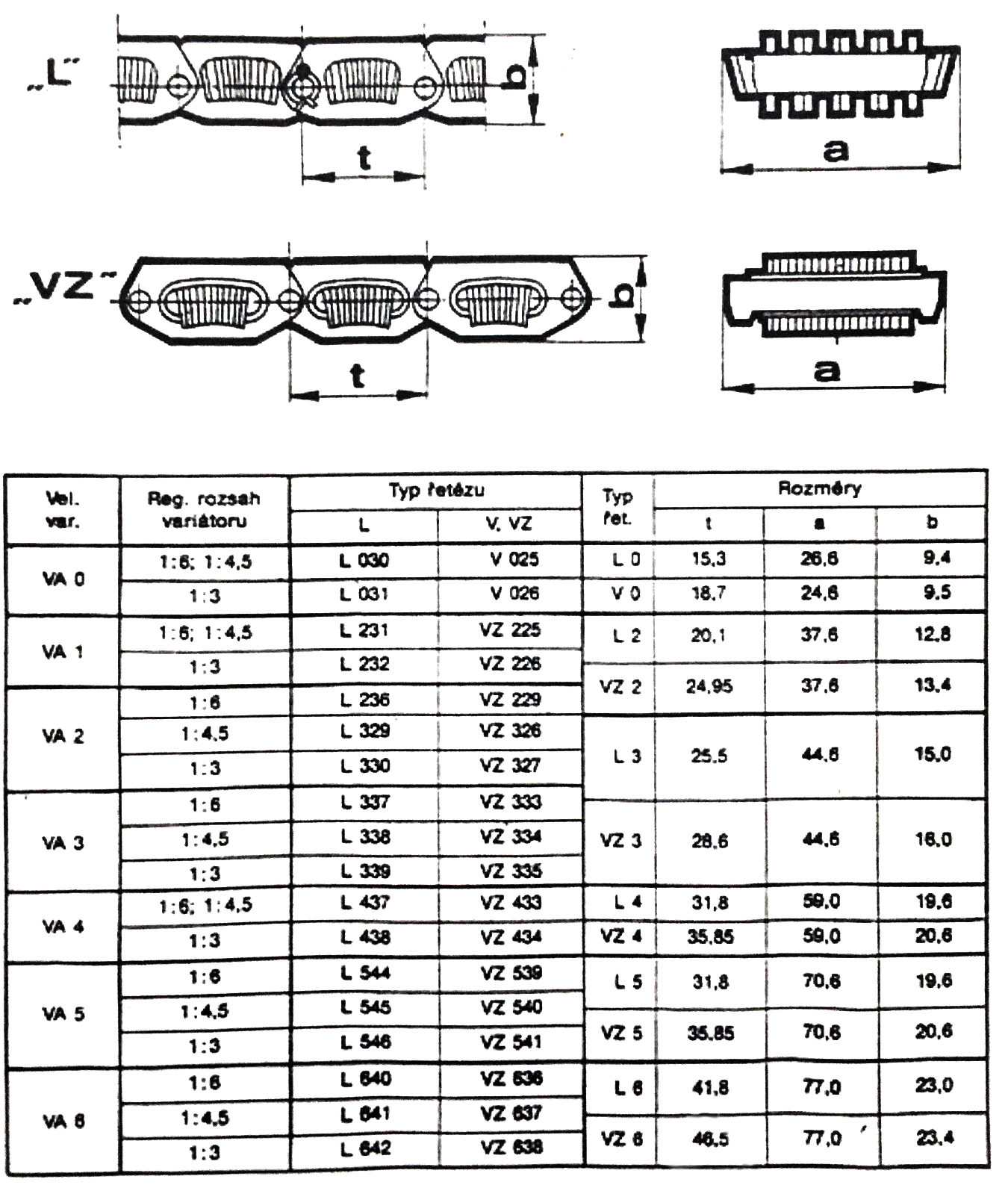

Přehled standardních katalogových typů a návod k identifikaci
Doplňkové parametry
| Kategorie: | Lamelové řetězy pro variátory |
|---|---|
| Regulační rozsah variátoru: | 1:3 |
| Rozměr (a): | 59,0 |
| Rozměr (b): | 20,6 |
| Rozměr (t): | 35,85 |
| Typ řetězu: | VZ 4 |
| Typ řetězu (L): | L 438 |
| Typ řetězu (V, VZ): | VZ 434 |
| Velikost variátoru: | VA 4 |
