Ložiská
Radenie produktov
Značky
Vnútorný priemer d (mm)
Vonkajší priemer D (mm)
Šírka B (mm)
Výpis produktov
Valivé ložisko - 6004 2RS ZVL
20 × 42 × 12 mm. Jednoradové guľôčkové ložisko s hlbokou drážkou a gumovými tesneniami na oboch stranách. Vhodnosť overte podľa úplného označenia a použitia.
Valivé ložisko - 51105 KINEX
25 × 42 × 11 mm. Axiálne guľkové ložisko je určené na prenos axiálneho zaťaženia v jednom smere. Používa sa tam, kde treba spoľahlivo zachytiť silu v smere osi hriadeľa.
Valivé ložisko - 6302 2RS SKF
15 × 42 × 13 mm. Jednoradové guľkové ložisko s kontaktným gumovým tesnením na oboch stranách. Kompaktné riešenie pre radiálne a primerané axiálne zaťaženie v oboch smeroch, chránené pred prachom, nečistotami a únikom maziva.

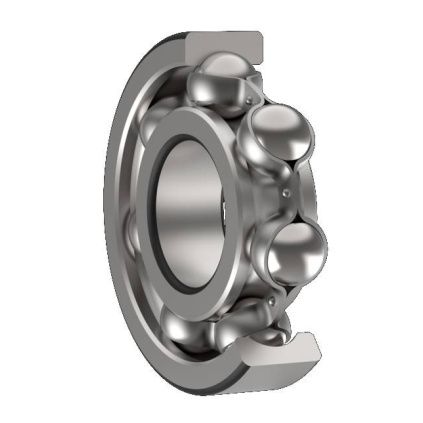

Valivé ložisko - 6004 ZKL
20 × 42 × 12 mm. Jednoradové guľkové ložisko v otvorenom vyhotovení. Kompaktné ložisko s hlbokou obežnou dráhou pre radiálne a primerané axiálne zaťaženie v oboch smeroch, určené do uložení s vlastným mazaním a ochranou.
Valivé ložisko - 6004 2Z ZVL
20 × 42 × 12 mm. Jednoradové guľkové ložisko s bezkontaktnými kovovými krytmi na oboch stranách. Vhodné pre radiálne a primerané axiálne zaťaženie v oboch smeroch, s nízkym trením a ochranou maziva pred hrubšími nečistotami.
Valivé ložisko - 6004 2RS SKF
20 × 42 × 12 mm. Jednoradové guľkové ložisko s hlbokou drážkou. Gumové tesnenia z oboch strán; pred objednaním porovnajte celé označenie.
Valivé ložisko - 6004 BMZ
20 × 42 × 12 mm. Ložisko s presne uvedenými montážnymi rozmermi. V názve nie je uvedená prípona pre krytovanie ani vôľu; pred náhradou preto porovnajte celé označenie pôvodného kusu.
Valivé ložisko - 6004 2RSH SKF
20 × 42 × 12 mm. Jednoradové guľkové ložisko SKF Explorer 6004 2RSH s hlbokou drážkou, obojstranným nízkotrecím tesnením a normálnou radiálnou vôľou CN. Prenáša radiálne aj axiálne zaťaženie v oboch smeroch, je naplnené plastickým mazivom a má nízke nároky na údržbu.
Ihlové ložisko - HK 3520 MTM
35 × 42 × 20 mm. Ihlové ložisko ako náhradný diel. Pred objednaním porovnajte úplné označenie a overte rozmery, vyhotovenie a uloženie s pôvodným dielom. Kompatibilitu potvrďte podľa dokumentácie výrobcu a požiadaviek konkrétnej aplikácie.

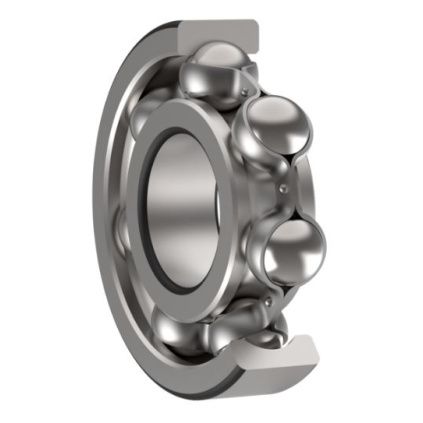

Valivé ložisko - 6004 C3 ZKL
20 × 42 × 12 mm. Zväčšená radiálna vôľa C3. Jednoradové guľkové ložisko ZKL pre uloženia vyžadujúce väčšiu vnútornú vôľu.
Valivé ložisko - 6302 2RS KINEX
15 × 42 × 13 mm. Ložisko KINEX pre priemyselné použitie. Pri výmene vždy overte úplné označenie, rozmery, konštrukčné vyhotovenie a požiadavky aplikácie podľa dokumentácie výrobcu.
Valivé ložisko - NU 4905 DKF
25 × 42 × 17 mm. Jednoradové valčekové ložisko vo vyhotovení NU pre vysoké radiálne zaťaženie. Dve vodiace príruby sú na vonkajšom krúžku, vnútorný krúžok je bez prírub, takže ložisko umožňuje axiálny posuv hriadeľa voči telesu v oboch smeroch.
Valivé ložisko - 61905 2RS1 SKF
25 × 42 × 9 mm. Gumené tesnenia na oboch stranách.
Valivé ložisko - 2302 2RS ZVL
15 × 42 × 17 mm. Naklápacie guľkové ložisko je dvojradové ložisko so sférickou obežnou dráhou vonkajšieho krúžku a gumovým tesnením z oboch strán. Samočinne vyrovnáva menšiu nesúososť hriadeľa voči telesu a prenáša radiálne zaťaženie aj ľahšie axiálne sily v oboch smeroch.
Valivé ložisko - 61905 2RS KINEX
25 × 42 × 9 mm. Guľkové ložisko je tenkostenné jednoradové ložisko s kontaktnými gumovými tesneniami na oboch stranách. Ponúka kompaktné uloženie, nízku hmotnosť a schopnosť prenášať radiálne zaťaženie aj primerané axiálne sily v oboch smeroch. Vhodné pre malé elektromotory, prístroje, prevodovky, robotiku a ďalšie mechanizmy s obmedzeným radiálnym priestorom.
Valivé ložisko - GE 25 E 2RS ZVL
25 × 42 × 20 mm. Kĺbové ložisko je radiálne klzné ložisko so sférickými klznými plochami a gumovými tesneniami na oboch stranách. Umožňuje kývavý pohyb a vyrovnanie nesúososti pri vysokom radiálnom a kombinovanom zaťažení. Vhodné pre hydraulické valce, tiahla, kĺbové mechanizmy, poľnohospodárske a stavebné stroje. Oceľové klzné plochy vyžadujú zodpovedajúce mazanie.
Valivé ložisko - HK 3520 CX
35 × 42 × 20 mm. Ihlové ložisko je otvorené ihlové ložisko s tenkostenným ťahaným puzdrom bez vnútorného krúžku. Ponúka vysokú radiálnu únosnosť pri veľmi malej radiálnej zástavbe; obežnú dráhu tvorí vhodne kalený a presne brúsený hriadeľ.
Valivé ložisko - 2302 2RS CODEX
15 × 42 × 17 mm. Samonaklápacie guľkové ložisko má dva rady guľôčok a guľovú obežnú dráhu vo vonkajšom krúžku, takže vyrovnáva uhlovú nesúososť hriadeľa a uloženia. Gumové tesnenia na oboch stranách chránia továrenské mazivo a vnútorný priestor ložiska pred bežnými nečistotami.
Praktická poradňa
Ako vybrať správne ložisko
Rovnaké rozmery ešte nemusia znamenať rovnakú funkciu. Pri výbere náhrady overte konštrukciu, prevedenie krytov a tesnení, vnútornú vôľu aj podmienky, v ktorých bude ložisko pracovať.
Určte typ a rozmer
Opíšte celé typové označenie. Ak chýba, zmerajte vnútorný priemer d, vonkajší priemer D a šírku B.
Overte prevedenie
Rozlišujte otvorené ložisko, plechové krycie štíty a gumové tesnenia. Skontrolujte tiež vnútornú vôľu, presnosť, klietku a mazivo.
Zohľadnite prevádzkové podmienky
Rozhodujú otáčky, smer a veľkosť mechanického zaťaženia, teplota, vlhkosť, prašnosť aj spôsob montáže.
Ako čítať typové označenie 6204 2RS C3
Prípony sa môžu medzi výrobcami líšiť. Pri náhrade preto porovnávajte technické parametre, nielen podobné typové označenie.
Otvorené, 2Z, alebo 2RS?
Kedy nestačí iba rovnaký rozmer?
Rozmerovo zhodné ložisko môže mať inú únosnosť, maximálne otáčky, presnosť alebo vnútornú vôľu. Osobitnú pozornosť venujte elektromotorom, vysokým teplotám, vibráciám, nárazom a prašnému či vlhkému prostrediu.
- radiálne, axiálne a kombinované zaťaženie
- normálna alebo zväčšená vnútorná vôľa C3/C4
- prevádzková teplota a maximálne otáčky
- prevedenie krytov a tesnenia, mazivo, materiál klietky a presnosť
Časté otázky
Môžem nahradiť ložisko inou značkou?
Zvyčajne áno, ak súhlasí konštrukčný typ, rozmery, vnútorná vôľa, presnosť, prevedenie krytov a tesnení, únosnosť a dovolené otáčky. Samotné základné číslo nestačí; význam prípon sa môže podľa výrobcu líšiť.
Ako zistím priemer vnútorného otvoru z typového označenia?
U mnohých bežných metrických ložísk sa kód priemeru vnútorného otvoru od 04 násobí piatimi: napríklad 04 = 20 mm a 06 = 30 mm. Kódy 00 až 03 a niektoré špeciálne prevedenia majú odlišné pravidlá, preto je vhodné rozmer overiť.
Je lepšie 2RS, alebo 2Z?
Ani jedno nie je univerzálne lepšie. 2RS obvykle lepšie chráni pred nečistotami a vlhkosťou, zatiaľ čo 2Z má nižšie trenie a umožňuje vyššie otáčky. Rozhoduje konkrétny prevádzkový režim.
Čo poslať, keď je typové označenie nečitateľné?
Fotku oboch strán, rozmery d × D × B, typ stroja a informácie o otáčkach, zaťažení, teplote, vlhkosti či prašnosti. Čím viac prevádzkových údajov poznáme, tým bezpečnejšie možno odporučiť náhradu.
Nie ste si istí náhradou?
Pošlite typové označenie, rozmery alebo fotografiu pôvodného dielu. Pomôžeme overiť vhodné prevedenie pred objednaním.
