65x140x48 mm

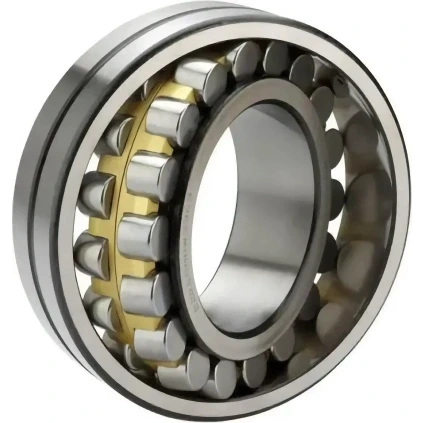

Ložisko ZKL 22313 W33M s overenými montážnymi rozmermi
Prípony W33M sú súčasťou presného označenia; pri náhrade ich nezamieňajte s iným vyhotovením.
65x140x48 mm
Dvojradové súdkové ložisko 22313 M ZKL s masívnou obrábanou mosadznou klietkou. Samonaklápacia konštrukcia prenáša vysoké radiálne zaťaženie, axiálne zaťaženie v oboch smeroch a vyrovnáva prevádzkovú nesúososť.
65x140x48
Ložisko ZKL 22313 MN. Pred objednaním porovnajte úplné označenie, rozmery a vyhotovenie s dielom použitým vo vašom zariadení.
Zväčšená radiálna vôľa
Klietka z polyamidu 66 vystuženého sklenými vláknami
160x290x48 mm
Ložisko URB s úplným označením NU 232 MAP6 URB. Pri výbere porovnajte celé označenie výrobku, rozmery a vyhotovenie požadované pre konkrétne uloženie.
160x290x48 mm
Ložisko FLT s úplným označením NU 232 M FLT. Pri výbere porovnajte celé označenie výrobku, rozmery a vyhotovenie požadované pre konkrétne uloženie.
Zväčšená radiálna vôľa
Zväčšená radiálna vôľa
Zväčšená radiálna vôľa
Mazacia drážka a mazacie otvory vo vonkajšom krúžku
Praktická poradňa
Ako vybrať správne ložisko
Rovnaké rozmery ešte nemusia znamenať rovnakú funkciu. Pri výbere náhrady overte konštrukciu, prevedenie krytov a tesnení, vnútornú vôľu aj podmienky, v ktorých bude ložisko pracovať.
Určte typ a rozmer
Opíšte celé typové označenie. Ak chýba, zmerajte vnútorný priemer d, vonkajší priemer D a šírku B.
Overte prevedenie
Rozlišujte otvorené ložisko, plechové krycie štíty a gumové tesnenia. Skontrolujte tiež vnútornú vôľu, presnosť, klietku a mazivo.
Zohľadnite prevádzkové podmienky
Rozhodujú otáčky, smer a veľkosť mechanického zaťaženia, teplota, vlhkosť, prašnosť aj spôsob montáže.
Ako čítať typové označenie 6204 2RS C3
Prípony sa môžu medzi výrobcami líšiť. Pri náhrade preto porovnávajte technické parametre, nielen podobné typové označenie.
Otvorené, 2Z, alebo 2RS?
Kedy nestačí iba rovnaký rozmer?
Rozmerovo zhodné ložisko môže mať inú únosnosť, maximálne otáčky, presnosť alebo vnútornú vôľu. Osobitnú pozornosť venujte elektromotorom, vysokým teplotám, vibráciám, nárazom a prašnému či vlhkému prostrediu.
- radiálne, axiálne a kombinované zaťaženie
- normálna alebo zväčšená vnútorná vôľa C3/C4
- prevádzková teplota a maximálne otáčky
- prevedenie krytov a tesnenia, mazivo, materiál klietky a presnosť
Časté otázky
Môžem nahradiť ložisko inou značkou?
Zvyčajne áno, ak súhlasí konštrukčný typ, rozmery, vnútorná vôľa, presnosť, prevedenie krytov a tesnení, únosnosť a dovolené otáčky. Samotné základné číslo nestačí; význam prípon sa môže podľa výrobcu líšiť.
Ako zistím priemer vnútorného otvoru z typového označenia?
U mnohých bežných metrických ložísk sa kód priemeru vnútorného otvoru od 04 násobí piatimi: napríklad 04 = 20 mm a 06 = 30 mm. Kódy 00 až 03 a niektoré špeciálne prevedenia majú odlišné pravidlá, preto je vhodné rozmer overiť.
Je lepšie 2RS, alebo 2Z?
Ani jedno nie je univerzálne lepšie. 2RS obvykle lepšie chráni pred nečistotami a vlhkosťou, zatiaľ čo 2Z má nižšie trenie a umožňuje vyššie otáčky. Rozhoduje konkrétny prevádzkový režim.
Čo poslať, keď je typové označenie nečitateľné?
Fotku oboch strán, rozmery d × D × B, typ stroja a informácie o otáčkach, zaťažení, teplote, vlhkosti či prašnosti. Čím viac prevádzkových údajov poznáme, tým bezpečnejšie možno odporučiť náhradu.
Nie ste si istí náhradou?
Pošlite typové označenie, rozmery alebo fotografiu pôvodného dielu. Pomôžeme overiť vhodné prevedenie pred objednaním.
