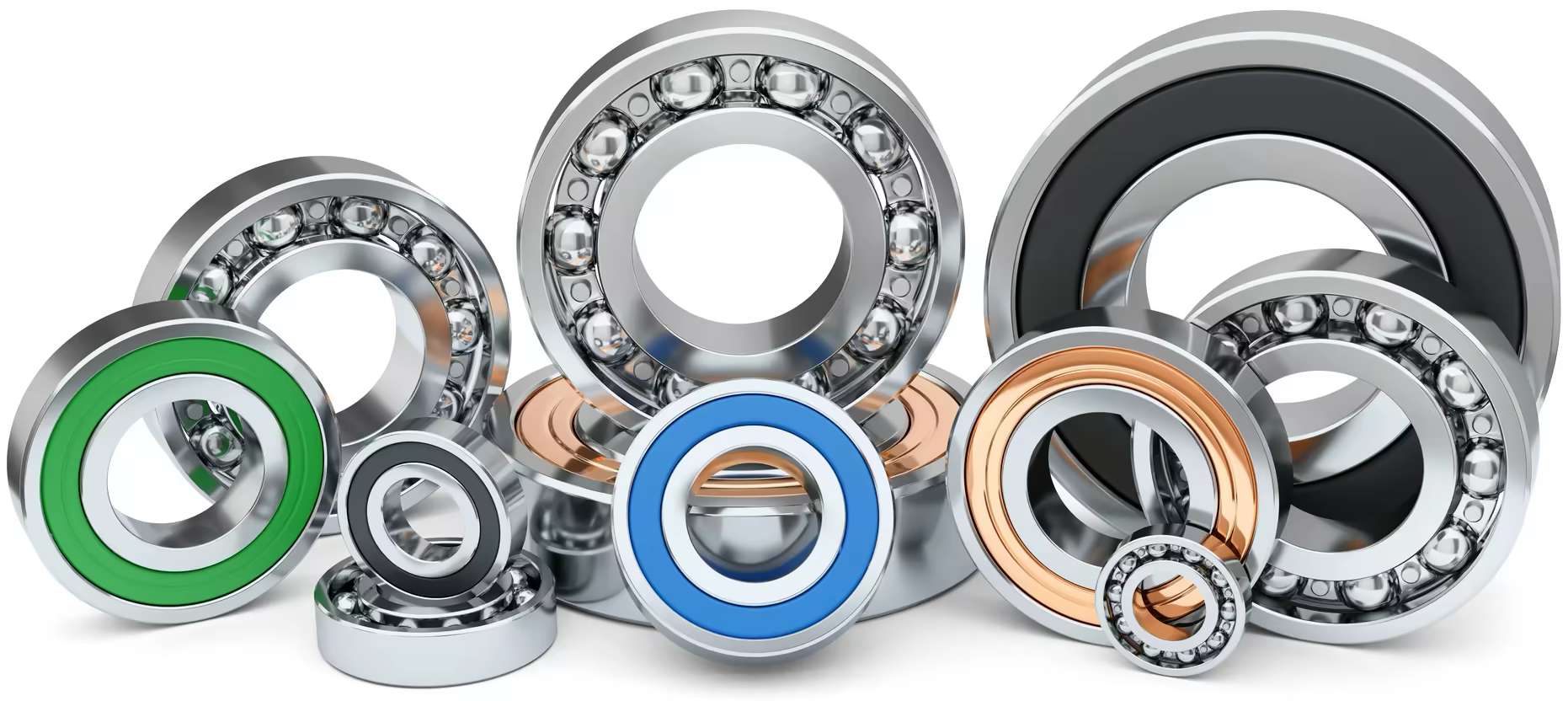

Ložiska - Informace:

Ložisko je součást technického zařízení, které umožňuje přenos síly při vzájemném otáčivém nebo posuvném pohybu jeho dílů. Jeho historie se vyvíjí již od vynálezu kola. Použití valivého ložiska v mlýnech významně zvýšilo výkonnost mletí.

Existuje mnoho druhů ložisek. Základní dělení ložisek je následující:

Podle principu
- Ložiska Kluzná
  - Pneumatické (hybná část je na vzduchovém polštáři)
  - Hydraulické (hybná část je na kapalinovém polštáři)
    - Hydrostatické
    - Hydrodynamické
- Valivá ložiska
  - Kuličková Ložiska
  - Válečková Ložiska
  - Jehlová Ložiska
  - Soudečková Ložiska
  - Kuželíková Ložiska
- Magnetické
  - Aktivní
  - Pasivní
Podle směru přenášené síly
- Axiální (většina sil působí ve směru osy otáčení)
- Radiální (většina sil působí kolmo na osu)
- Lineární (neotáčí se, ale posouvá)

Značení ložisek

Každé ložisko má označení, podle kterého jde jednoznačně identifikovat např. pro výměnu. Ložiska si značí každý výrobce podle svého uvážení, existuje ale univerzální značení doporučené ČSN ISO.

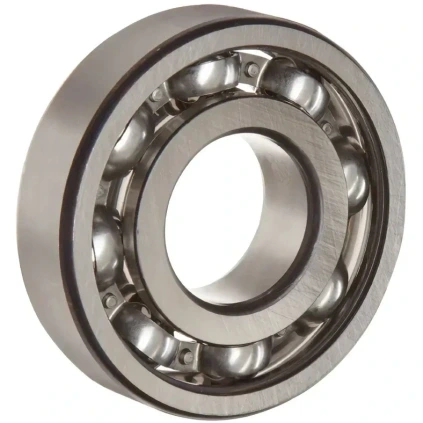

Kuličková ložiska

Jednořadá kuličková ložiska jsou velmi univerzální ložiska. Mají jednoduchou nerozebíratelnou konstrukci. Mohou pracovat s velmi vysokými otáčkami, jsou odolná a vyžadují zanedbatelnou údržbu. Kuličková ložiska umožňují přenášet radiální i axiální zatížení.

Válečková ložiska

Nakupte válečková ložiska v mnoha typech a velikostech. Většinu nabídky tvoří jednořadá ložiska s klecí a také jednořadá a dvouřadá válečková ložiska s plným počtem valivých těles (bez klece). Ložiska s klecí přenášejí vysoká zatížení a pracují při vysokých otáčkách.

Kuželíková ložiska

Kuželíková ložiska mají kuželové oběžné dráhy na vnitřních a vnějších kroužcích, mezi nimiž jsou umístěny kuželíky. Prodloužené površky oběžných drah se protínají v na ose ložiska. Konstrukce kuželíkových ložisek je zvláště vhodná pro kombinované zatížení.

Axiální ložiska

Axiální ložiska se skládají z hřídelového kroužku, tělesového kroužku a klece s kuličkami. Ložiska jsou rozebíratelná, montáž je jednoduchá. Axiální ložiska menších rozměrů jsou s tělesovým kroužkem buď s kulovou dosedací plochou. Axiální kuličková ložiska existují jednostranná a oboustranná.

Jehlová ložiska

Jehlová ložiska s osazením jsou jednořadé nebo dvouřadé jednotky, které se skládají z třískově vyráběných vnějších kroužků s osazením, jehlových věnců a vyjímatelných vnitřních kroužků. Tato ložiska existují v otevřeném a utěsněném provedení.

X-life - Jehlová ložiska s osazením jsou ložiska X-life. U těchto ložisek je optimalizována drsnost a tvarová přesnost valivých drah ložisek. To přináší vyšší nosnost a delší životnost.

Jehlová ložiska bez osazení jsou jednořadé nebo dvouřadé jednotky, které se skládají z třískově vyráběných vnějších kroužků bez osazení, jehlových věnců a vyjímatelných vnitřních kroužků. Tato ložiska nejsou samodržná. Díky tomu lze vnější kroužek, jehlový věnec a vnitřní kroužek montovat navzájem odděleně.

Soudečková ložiska

Soudečková ložiska mají dvě řady soudečků a kulovou oběžnou dráhu. Dvě oběžné dráhy na vnitřním kroužku svírají úhel s osou ložiska. Ložiska jsou naklápěcí, mohou vyrovnávat nesouosost hřídele. Soudečková ložiska mohou přenášet kromě radiálního zatížení i vysoká axiální zatížení v obou směrech.

Gufera

Hřídelové těsnicí kroužky (gufera) jsou dotykové těsnicí prvky určené pro utěsnění otáčejících se hřídelů a dalších strojních součástí. Gufero svou funkcí zabezpečuje těsným oddělení prostředí s malým tlakovým spádem. Stupeň utěsnění závisí na provozních podmínkách těsněné součásti a požadavcích na životnost gufera.

O-Kroužky

O-kroužek je těsnění z pryže určené k zabránění nežádoucí propustnosti nebo ztráty kapaliny či plynu. Těsnicí schopnost závisí nejen na O-kroužku, ale i na zástavbovém prostoru. Tvarově je O-kroužek anuloid, prstenec s kruhovým průřezem.
