Kuželíková ložiska jsou valivá ložiska určená pro současné radiální a axiální zatížení. Kuželíky a kuželové oběžné dráhy vedou zatížení pod kontaktním úhlem; konkrétní únosnost, mezní otáčky a vhodné uspořádání je vždy nutné ověřit v datech výrobce pro dané označení.
Jak kuželíkové ložisko funguje

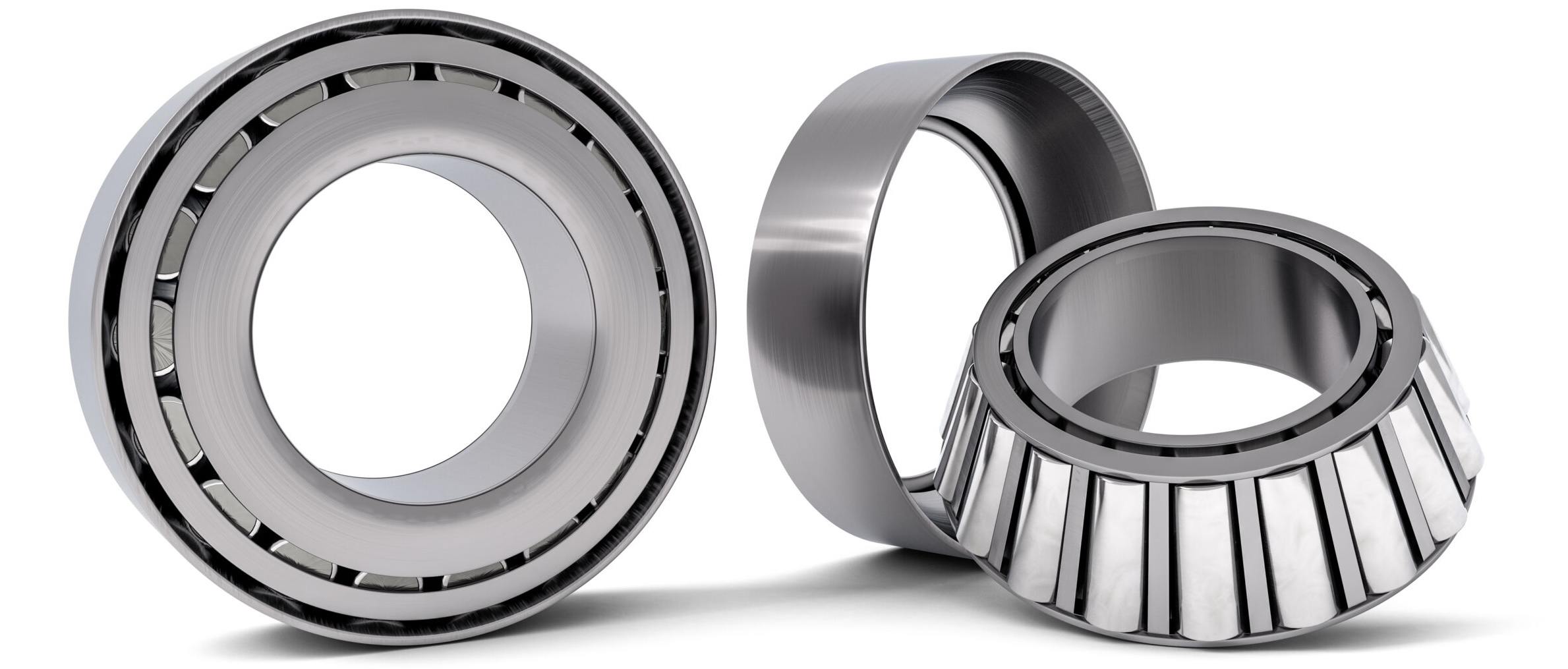

Běžné jednořadé provedení tvoří dvě oddělitelné části: vnitřní kroužek s kuželíky a klecí a samostatný vnější kroužek. Oddělitelná konstrukce usnadňuje montáž, ale jednotlivé díly se nesmějí libovolně kombinovat. Použijte vždy odpovídající kužel a misku podle označení výrobce.
Jednořadé kuželíkové ložisko přenáší axiální zatížení pouze v jednom směru. Proto se často montuje proti druhému ložisku, aby sestava zachytila axiální síly v obou směrech a získala potřebnou tuhost.
Jednořadé, párované a víceřadé provedení
- Jednořadé ložisko přenáší radiální zatížení a axiální zatížení v jednom směru.
- Uspořádání do X nebo O používá dvě protilehlá ložiska pro axiální síly v obou směrech; volba uspořádání ovlivňuje tuhost a schopnost přenášet momentové zatížení.
- Tandemové uspořádání sdílí vyšší axiální zatížení v jednom směru a vyžaduje protilehlé vedení pro opačný směr.
- Dvouřadé a čtyřřadé provedení se používá tam, kde konstrukce vyžaduje vyšší únosnost nebo kompaktní sestavu. Parametry se posuzují podle konkrétní řady.
Co ověřit při výběru
- úplné označení výrobce a správnou dvojici vnitřního a vnějšího kroužku;
- rozměry d × D × T, případně samostatné šířky kroužků;
- velikost a směr radiálního i axiálního zatížení;
- otáčky, požadovanou přesnost, provozní teplotu a očekávanou životnost;
- uspořádání ložisek, požadovanou vůli nebo předpětí;
- mazání, těsnění, čistotu prostředí a způsob montáže.
Stejné základní rozměry ještě nezaručují zaměnitelnost. Lišit se mohou tolerance, vnitřní geometrie, únosnost, klec i požadavky na nastavení.
Vůle, předpětí a montáž
Provozní vůle nebo předpětí ovlivňují tuhost, rozložení zatížení, tření i teplotu sestavy. Hodnoty a postup nastavení proto určujte podle dokumentace výrobce stroje a ložiska. Příliš malá vůle nebo nadměrné předpětí mohou způsobit přehřívání; příliš velká vůle vede k horšímu vedení a nerovnoměrnému zatížení.
Při montáži udržujte kroužky i okolní díly čisté, používejte vhodné přípravky a nepřenášejte montážní sílu přes valivá tělesa. Po montáži zkontrolujte volný chod, vůli nebo předpětí a funkci mazání.
Typické použití
Kuželíková ložiska se používají například v nábojích kol, převodovkách, diferenciálech, průmyslových převodech, stavebních a zemědělských strojích nebo válcovacích zařízeních. Vhodnost pro konkrétní aplikaci závisí na zatížení, otáčkách, tuhosti uložení, mazání a montážním prostoru.
Jak připravit poptávku
Pro přesné určení pošlete celé označení z obou kroužků, fotografii značení, rozměry d × D × T, požadované množství a dostupné údaje o stroji, zatížení a otáčkách. Pokud původní označení není čitelné, doplňte fotografii uložení a popis použití.
Projděte si katalog ložisek. Položku, kterou v katalogu nenajdete, nám pošlete přes poptávkový formulář a prověříme vhodnou variantu podle dodaných údajů.
