Sférická kluzná ložiska umožňují kývavý a naklápěcí pohyb a vyrovnávají úhlové vychýlení mezi hřídelí a tělesem. Nejde však o jednu univerzální konstrukci. Zatížení, tření, údržba i životnost závisí na směru síly, materiálu kluzné dvojice, těsnění, mazání a skutečných provozních podmínkách.
Jak sférické kluzné ložisko funguje

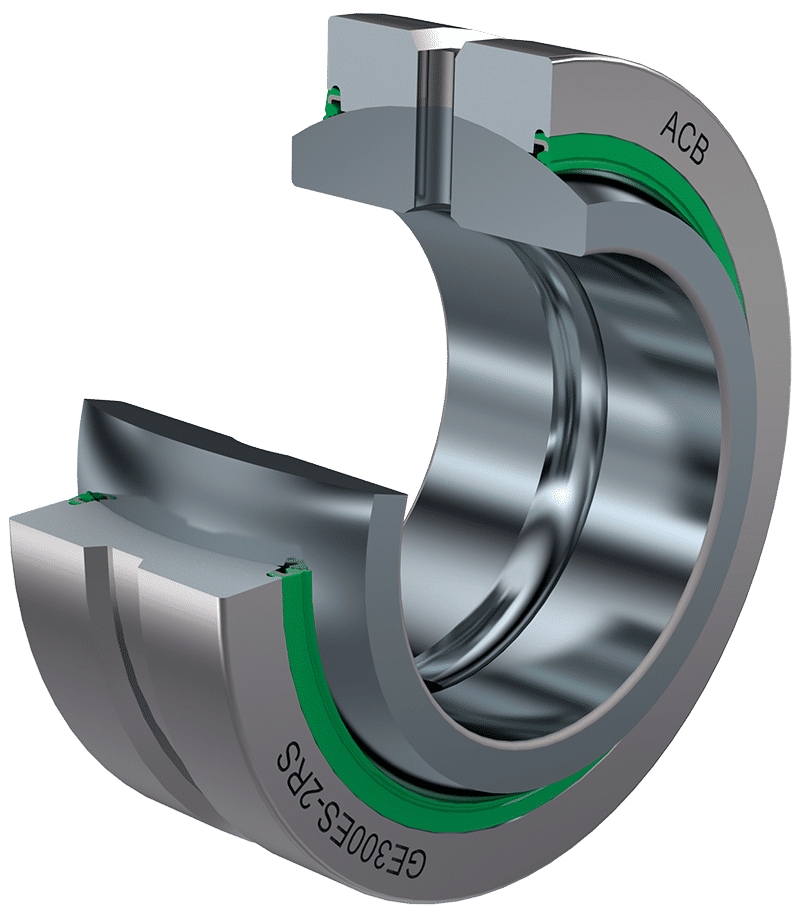

Vnitřní kroužek má vypouklou kulovou kluznou plochu a vnější kroužek odpovídající vydutou plochu. Toto uspořádání dovoluje prostorové naklopení a pomalé kývání. Používá se hlavně tam, kde se dvě součásti vůči sobě vychylují, oscilují nebo se při montáži či provozu mění jejich úhel.
Sférická kluzná ložiska existují jako radiální, s kosoúhlým stykem a axiální. Každá skupina přenáší jiný poměr radiálního a axiálního zatížení. Označení „sférické kluzné ložisko“ proto samo o sobě nepotvrzuje, že výrobek unese vysoké síly v obou směrech.
Provedení a požadavky na údržbu
| Kluzná dvojice | Typické použití | Mazání |
|---|---|---|
| Ocel / ocel | Velká statická, rázová nebo střídavá zatížení a náročné kývavé pohyby. | Vyžaduje počáteční mazání a pravidelné domazávání podle zatížení, pohybu, teploty a prostředí. |
| Ocel / PTFE nebo jiná bezúdržbová kluzná vrstva | Provoz bez domazávání; často zatížení převážně v jednom směru. | Za běžných podmínek se nedomazává. Mazivo může narušit správné zaběhnutí PTFE vrstvy. |
| Utěsněné provedení | Prostředí, kde je potřeba omezit vnikání nečistot a ztrátu maziva. | Těsnění nenahrazuje správný interval údržby ani kontrolu okolních ploch. |
Výrazy „bezúdržbové“ a „samomazné“ se vztahují ke konkrétní kluzné vrstvě a provoznímu rozsahu. Neznamenají, že není nutné kontrolovat vůli, těsnění, uložení nebo okolní konstrukci. U ocel/ocel provedení se interval domazávání neurčuje odhadem, ale podle výpočtu nebo doporučení výrobce a maziva.
Zatížení, pohyb a životnost
Únosnost se posuzuje podle konkrétního katalogového označení. Rozhoduje velikost a směr zatížení, základní statická a dynamická únosnost, kontaktní tlak, úhel a četnost kývání, střední kluzná rychlost i teplota. Sférická kluzná ložiska jsou typická zejména pro pomalé naklápění a oscilaci; pro nepřetržitou vysokorychlostní rotaci se volí jiné konstrukční řešení.
Součinitel tření není pro celou skupinu jedna pevná hodnota. Mění se podle kluzné dvojice, zatížení, mazání, zaběhnutí, teploty a znečištění. Stejně tak nelze slíbit dlouhou životnost bez výpočtu a bez znalosti provozního cyklu.
Nesouosost není náhradou správné montáže
Kulová kluzná plocha umí vyrovnat úhlové vychýlení, ale přípustný úhel je u každé řady omezený. Omezit jej mohou také těsnění, šířka kroužků a navazující díly. Ložisko neřeší nesprávný lisovací přesah, deformované těleso, chybné axiální zajištění ani nedostatečnou pevnost hřídele.
Při montáži se síla přenáší přes kroužek s přesahem; nesmí procházet kluznou plochou. Je nutné dodržet tolerance hřídele a tělesa, předepsanou provozní vůli, doporučený postup výrobce a ochranu kluzných ploch před poškozením.
Těsnění, nečistoty a koroze
Odolnost proti prachu, vodě nebo chemickým médiím není automatickou vlastností všech sférických kluzných ložisek. Ochranu ovlivňuje otevřené či utěsněné provedení, materiál kroužků, povrchová úprava, mazivo a stav protilehlých těsnicích ploch. V silně znečištěném prostředí může být nutné doplňkové vnější těsnění.
Pro vlhkost, sůl, chemické látky nebo venkovní provoz je nutné ověřit korozní odolnost všech částí, nejen kluzné vrstvy. Teplotní limit celého uložení může určovat těsnění, mazivo nebo polymerní vrstva.
Jak vybrat správné sférické kluzné ložisko
- Uveďte přesné označení původního ložiska nebo rozměry d × D × B a případně šířku vnějšího kroužku.
- Rozlište radiální, axiální a kombinované zatížení včetně rázů a změn směru.
- Popište pohyb: úhel kývání, četnost cyklů, naklopení a případnou rotaci.
- Rozhodněte mezi domazávaným ocel/ocel a bezúdržbovým provedením podle směru zatížení a přístupu k údržbě.
- Uveďte pracovní teplotu, nečistoty, vodu, chemická média a požadované těsnění.
- Ověřte vůli, uložení, mezní úhel naklopení, únosnost a životnost v technickém listu přesné řady.
Kdy zvolit jiné kluzné řešení
Pro čistě rotační pohyb ve vysokých otáčkách mohou být vhodnější valivá ložiska. Pro lineární pohyb nebo jednoduché uložení bez prostorového naklápění si projděte kluzná pouzdra a kroužky. Tyto skupiny nejsou vzájemně zaměnitelné jen podle rozměru.
Pokud neznáte přesnou konstrukci, pošlete označení, rozměry, zatížení a provozní podmínky přes poptávkový formulář. Vhodnost i dostupnost konkrétní varianty je nutné ověřit podle výrobce a úplného zadání.
