Cuscinetti
Ordinamento dei prodotti
Marche
Diametro interno d (mm)
Diametro esterno D (mm)
Larghezza B (mm)
Elenco dei prodotti
Cuscinetto volvente - 22224 E SKF
120 × 215 × 58 mm. Technické provedení a kompatibilitu ověřte podle úplného označení výrobce a požadavků aplikace.
Cuscinetto volvente - 30224 A URB
120 × 215 × 43.5 mm. Technické provedení a kompatibilitu ověřte podle úplného označení výrobce a požadavků aplikace.
Cuscinetto volvente - 22320 E SKF
100 × 215 × 73 mm. Technické provedení a kompatibilitu ověřte podle úplného označení výrobce a požadavků aplikace.
Cuscinetto volvente - 22320 KM ZKL
100 × 215 × 73 mm. Technické provedení a kompatibilitu ověřte podle úplného označení výrobce a požadavků aplikace.
Cuscinetto volvente - 22224 E C3 SKF
Cuscinetto volvente con dimensioni 120 × 215 × 58 mm.
Cuscinetto volvente - NUP 224 MC3
120 × 215 × 40 mm. Technické provedení a kompatibilitu ověřte podle úplného označení výrobce a požadavků aplikace.
Cuscinetto volvente - 7320 BECBM SKF
Cuscinetto volvente con dimensioni 100 × 215 × 47 mm.
Cuscinetto volvente - NU 320 P6 NA ZKL
100 × 215 × 47 mm. Classe di precisione superiore P6.
Cuscinetto volvente - 22320 W33M ZVL
100 × 215 × 73 mm. Technické provedení a kompatibilitu ověřte podle úplného označení výrobce a požadavků aplikace.
Cuscinetto volvente - 22320 W33M C3 ZKL
100 × 215 × 73 mm. Gioco radiale interno aumentato.
Cuscinetto volvente - 6320 M ZKL
100 × 215 × 47 mm. Technické provedení a kompatibilitu ověřte podle úplného označení výrobce a požadavků aplikace.
Cuscinetto volvente - 22224 EK C4 SKF
120 × 215 × 58 mm. Cuscinetto orientabile a rulli SKF 22224 EK/C4 con foro conico K 1:12, gioco radiale C4 e scanalatura di lubrificazione W33.
Cuscinetto volvente - 22224 E C4 SKF
Cuscinetto orientabile a rulli SKF 22224 E/C4 per carichi radiali molto elevati e forze assiali in entrambe le direzioni.
Cuscinetto volvente - 1224/C3 SKF
cuscinetto a sfere orientabile a due corone 120 × 215 × 42 mm C3 · esecuzione aperta.
Cuscinetto volvente - NU 224 E XL M1 FAG
Cuscinetto volvente con dimensioni 120 × 215 × 40 mm.
Cuscinetto volvente - NJ 320 C4 NASO ZKL
100 × 215 × 47 mm. Gioco radiale interno elevato.
Cuscinetto volvente - 22320 KM C3 ZKL
100 × 215 × 73 mm. Gioco radiale interno aumentato.

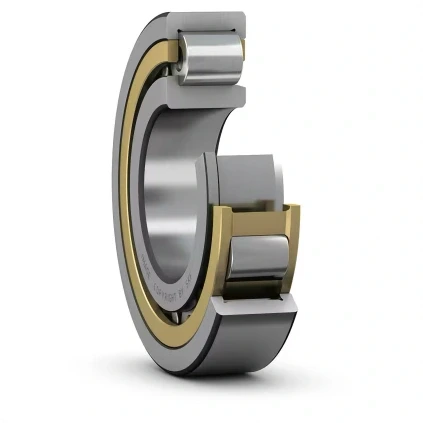

Cuscinetto volvente - NJ2320ECML/C3 SKF
Cuscinetto volvente con dimensioni 100 × 215 × 73 mm.
Consulenza pratica
Come scegliere il cuscinetto giusto
Le stesse dimensioni non significano necessariamente la stessa funzione. Quando si sceglie una sostituzione, verificare la costruzione, il tipo di coperchi e guarnizioni, il gioco interno e le condizioni in cui il cuscinetto lavorera.
Determinare il tipo e la dimensione
Trascrivere l'intera designazione del tipo. Se manca, misurare il diametro interno d, diametro esterno D e larghezza B.
Verificare l'esecuzione
Distinguere il cuscinetto aperto, le coperture in lamiera e le guarnizioni in gomma. Controllare anche il gioco interno, la precisione, la gabbia e il lubrificante.
Tenere conto delle condizioni operative
Decidono il numero di giri, la direzione e la dimensione del carico meccanico, la temperatura, l'umidita, la polverosita e il metodo di montaggio.
Come leggere la designazione del tipo 6204 2RS C3
Le estensioni possono variare tra i produttori. Per la sostituzione confrontare quindi i parametri tecnici, non solo la designazione del tipo simile.
Aperto, 2Z, o 2RS?
Quando non basta solo la stessa dimensione?
Un cuscinetto dimensionalmente identico puo avere diversa capacita di carico, velocita massima, precisione o gioco interno. Prestare particolare attenzione ai motori elettrici, alle alte temperature, alle vibrazioni, agli urti e agli ambienti polverosi o umidi.
- carico radiale, assiale e combinato
- gioco interno normale o aumentato C3/C4
- temperatura di esercizio e velocita massima
- tipo di coperture e tenute, lubrificante, materiale della gabbia e precisione
Domande frequenti
Posso sostituire il cuscinetto con un'altra marca?
Di solito si, se corrispondono il tipo di costruzione, le dimensioni, il gioco interno, la precisione, il tipo di coperture e guarnizioni, la capacita di carico e i giri consentiti. Il solo numero base non e sufficiente; il significato dei suffissi puo variare a seconda del produttore.
Come posso determinare il diametro del foro interno dal codice del tipo?
Per molti cuscinetti metrici comuni, il codice del diametro del foro interno a partire da 04 si moltiplica per cinque: ad esempio, 04 = 20 mm e 06 = 30 mm. I codici da 00 a 03 e alcune versioni speciali seguono regole diverse, quindi e consigliabile verificare la dimensione.
E meglio 2RS o 2Z?
Nessuno e universalmente migliore. 2RS di solito protegge meglio da sporco e umidita, mentre 2Z tende ad avere minori attriti e permette velocita piu elevate. Il funzionamento specifico fa la differenza.
Cosa inviare se la marcatura del tipo non e leggibile?
Foto di entrambi i lati, dimensioni d × D × B, tipo di macchina e informazioni su velocita, carico, temperatura, umidita o polvere. Piu dati operativi conosciamo, piu sicuro sara raccomandare una sostituzione.
Non sei sicuro della sostituzione?
Invia la marcatura del tipo, le dimensioni o una foto del pezzo originale. Ti aiuteremo a verificare l'esecuzione adatta prima dell'ordine.
