Detailní popis produktu

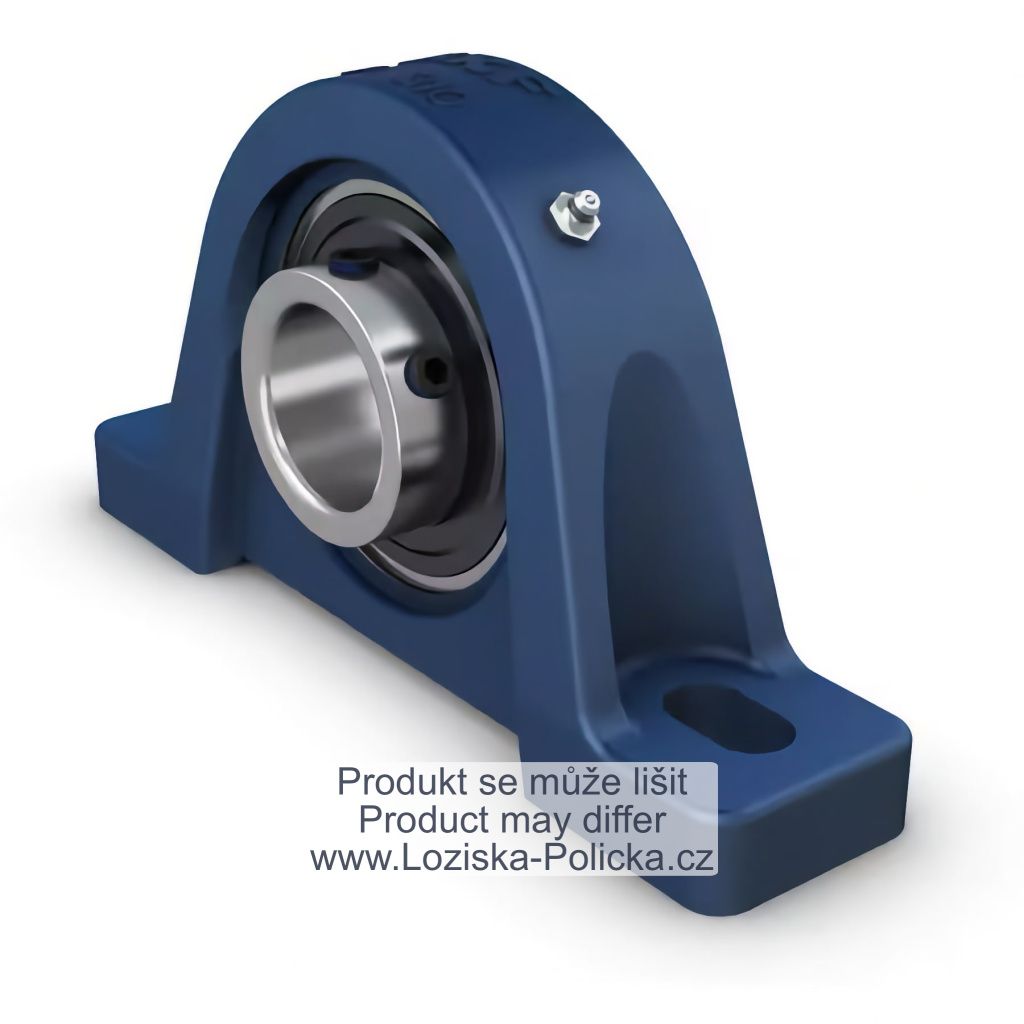

UCP 206 MTM od výrobce MTM: stojatá ložisková jednotka.
Technické údaje
- Označení: UCP 206 MTM
- Výrobce: MTM
- Průměr hřídele: 30 mm
- h: 42.9 mm
- a: 160 mm
- e: 121 mm
- b: 44 mm
- S1: 17 mm
- S2: 20 mm
- g: 17 mm
- W: 84 mm
- Bi: 38.1 mm
- n: 15.9 mm
- Řada: UCP
- Zajištění na hřídeli: zajištění stavěcími šrouby
Před montáží ověřte rozměry, uložení a provozní podmínky podle dokumentace výrobce. Při montáži a údržbě dodržujte pokyny výrobce.
Doplňkové parametry
| Kategorie: | Ložiskové domky |
|---|---|
| Hmotnost: | 1.4 kg |
