Unitate de rulment - UCP 316 D1 NTN

Neevaluat Detalii de evaluare
€319,22 / buc. €263,82 fără TVA Evaluare preț:
În stoc (2 buc.)
Livrare la:
18. 11. 2026
Opțiuni de transport
Reducere în funcție de cantitate
1 - 4 buc.
€319,22 / buc.
5 - 9 buc. = Reducere de volum 3 %
€309,64 / buc.
10 - 24 buc. = Reducere de volum 6 %
€300,07 / buc.
25 - 49 buc. = Reducere de volum 9 %
€290,49 / buc.
50 sau mai multe buc. = Reducere de volum 12 %
€280,91 / buc.
Economisiți €0

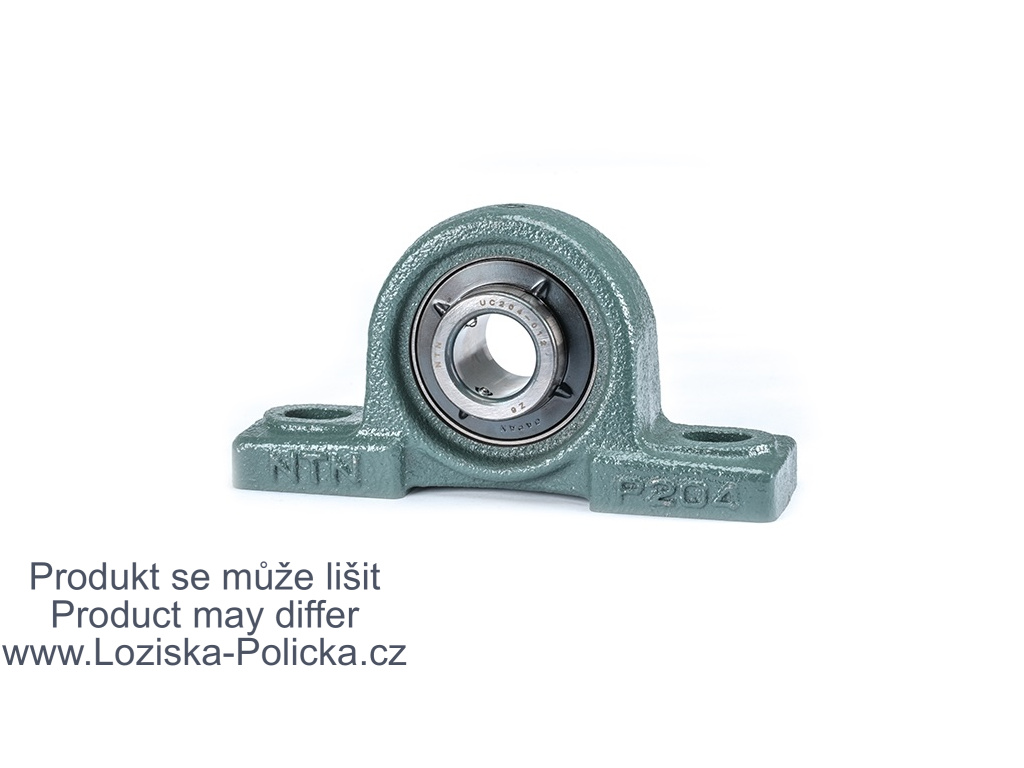

UCP 316 D1 NTN este o unitate cu talpă pentru arbore de 80 mm. Două șuruburi fără cap fixează rulmentul pe arbore; sufixul D1 indică versiunea relubrifiabilă.

Informații detaliate

Descriere detaliată a produsului

UCP 316 D1 NTN este o unitate cu talpă pentru arbore de 80 mm. Două șuruburi fără cap fixează rulmentul pe arbore; sufixul D1 indică versiunea relubrifiabilă.

Construcție și rulment

Unitatea combină un rulment cu bile și o carcasă monobloc din fontă. Suprafața sferică a inelului exterior corespunde locașului sferic și permite alinierea la montare. Construcția internă este de rulment cu bile pe un rând pentru forțe radiale și axiale. Pe ambele părți există etanșare din cauciuc sintetic și deflector. Două șuruburi fixează inelul interior pe arbore; cele două găuri din talpă leagă carcasa de structură.

Dimensiuni de alegere și montaj

  • Denumire: UCP 316 D1 NTN
  • Tip de produs: Unitate de rulment cu talpă
  • Diametrul arborelui: 80 mm
  • Cotă de catalog H: 106 mm
  • Cotă de catalog L: 400 mm
  • Cotă de catalog J: 300 mm
  • Cotă de catalog A: 110 mm
  • Cotă de catalog N: 27 mm
  • Cotă de catalog N1: 40 mm
  • Cotă de catalog H1: 40 mm
  • Cotă de catalog H2: 210 mm
  • Cotă de catalog L1: 110 mm
  • Cotă de catalog B: 86 mm
  • Cotă de catalog S: 34 mm
  • Fixare pe arbore: Șuruburi de fixare fără cap
  • Dimensiunea prevăzută a șuruburilor de montaj: M22
  • Materialul carcasei: Fontă
  • Număr găuri de fixare: 2
  • Ungere: Versiune D1 relubrifiabilă
  • Rulment insert: UC316D1
  • Carcasă: P316D1
  • Capacitate dinamică Cr: 123 kN
  • Capacitate statică Cor: 86,5 kN

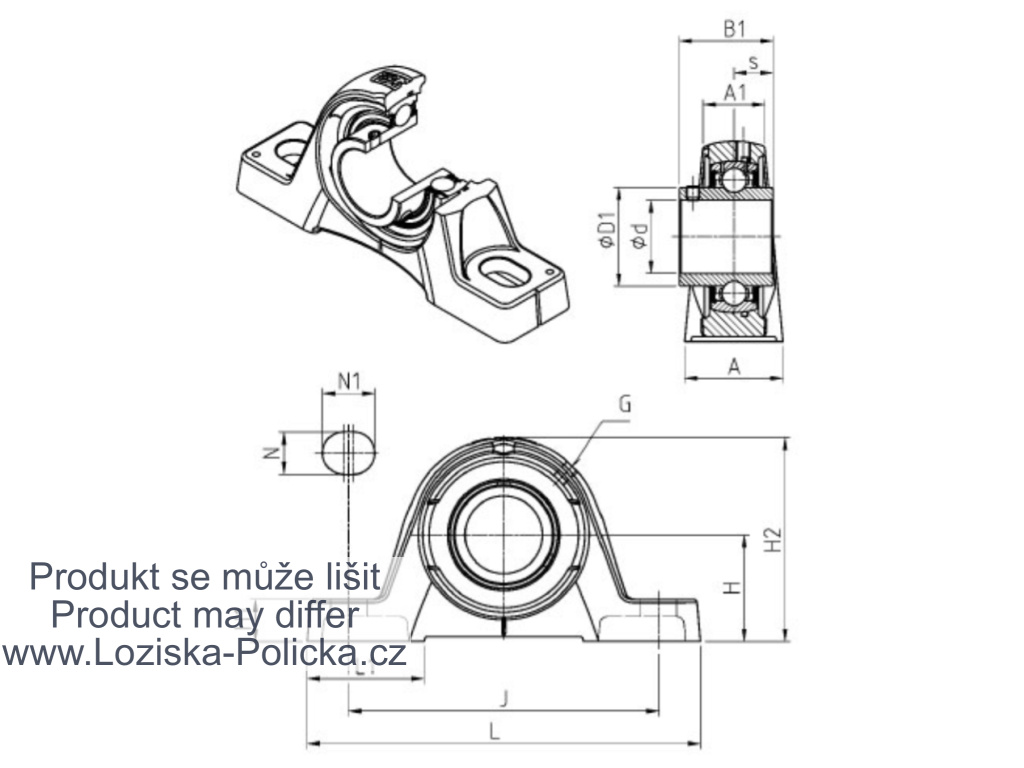

H 106 mm este înălțimea axei deasupra sprijinului; H2 210 mm înălțimea totală. Lungimea L 400 mm și distanța J 300 mm definesc talpa. N 27 mm și N1 40 mm sunt lățimea și lungimea găurii alungite. Lățimea carcasei A 110 mm diferă de lățimea inelului interior B 86 mm. S 34 mm este distanța feței inelului interior față de centrul rulmentului.

Montaj și interfețe

Așezați talpa pe un sprijin curat, plan și rigid și verificați alinierea cu celălalt lagăr. Catalogul prevede șuruburi M22; dimensiunea nu determină cuplul șuruburilor fără cap ori conținutul livrării. Fixați rulmentul pe arbore curat conform NTN, fără forțe prin bile. Verificați rotirea liberă după montaj. La înlocuire comparați împreună înălțimea axei, distanța găurilor și spațiul din jurul carcasei.

Ungere și întreținere

D1 este parte esențială a denumirii: unitatea poate fi reunsă prin gresor. Unsoarea din fabrică și etanșările permit montarea ansamblului pregătit. Curățați gresorul și evitați impuritățile; alegeți cantitatea și intervalul după sarcină, turație și mediu conform NTN. Fără D1 este altă versiune, fără întreținere. Catalogul asociază rulment UC316D1 și carcasă P316D1. Capacitatea dinamică Cr 123 kN și statică Cor 86,5 kN privesc rulmentul, nu automat întreaga mașină. Variantele C sau CM au capace antipraf și alte cote; capacele nu aparțin denumirii UCP 316 D1.

Parametri suplimentari

Categorie: Carcase pentru rulmenti
Greutate: 17 kg
Denumire: UCP 316 D1 NTN
Tip de produs: Unitate de rulment cu talpă
Diametrul arborelui: 80 mm
Cotă de catalog H: 106 mm
Cotă de catalog L: 400 mm
Cotă de catalog J: 300 mm
Cotă de catalog A: 110 mm
Cotă de catalog N: 27 mm
Cotă de catalog N1: 40 mm
Cotă de catalog H1: 40 mm
Cotă de catalog H2: 210 mm
Cotă de catalog L1: 110 mm
Cotă de catalog B: 86 mm
Cotă de catalog S: 34 mm
Fixare pe arbore: Șuruburi de fixare fără cap
Dimensiunea prevăzută a șuruburilor de montaj: M22
Materialul carcasei: Fontă
Număr găuri de fixare: 2
Ungere: Versiune D1 relubrifiabilă
Rulment insert: UC316D1
Carcasă: P316D1
Capacitate dinamică Cr: 123 kN
Capacitate statică Cor: 86,5 kN
