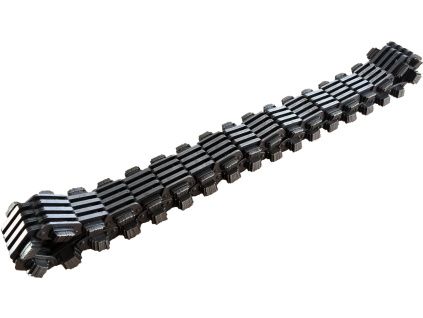

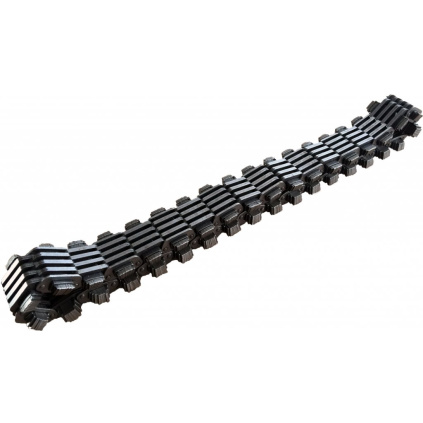

Lamelni lanci za varijatore
Birajte prema konstrukcijskoj seriji, koraku, dimenzijama i broju članaka. Oznake VZ i L mogu označavati različite izvedbe zamjenskog lanca.
Sortiranje proizvoda
Marke
Popis proizvoda
VZ229 — Broj članaka: 29; Korak t [mm]: 24,95; Širina a [mm]: 37,6.
L236 — Broj članaka: 36; Korak t [mm]: 20,1; Širina a [mm]: 37,6; Visina b [mm]: 12,8.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
VZ225 — Broj članaka: 25; Korak t [mm]: 24,95; Širina a [mm]: 37,6.
L231 — Broj članaka: 31; Korak t [mm]: 20,1; Širina a [mm]: 37,6; Visina b [mm]: 12,8.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
L030 — Broj članaka: 30; Korak t [mm]: 15,3; Širina a [mm]: 26,6; Visina b [mm]: 9,4.
VZ335 — Broj članaka: 35; Korak t [mm]: 28,6; Širina a [mm]: 44,6; Visina b [mm]: 16.
L339 — Broj članaka: 39.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
VZ434 — Broj članaka: 34; Korak t [mm]: 35,85; Širina a [mm]: 59; Visina b [mm]: 20,6.
VZ326 — Broj članaka: 26; Korak t [mm]: 28,6; Širina a [mm]: 44,6; Visina b [mm]: 16.
L329 — Broj članaka: 29.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
L232 — Broj članaka: 32; Korak t [mm]: 20,1; Širina a [mm]: 37,6; Visina b [mm]: 12,8.
L225 — Broj članaka: 25; Korak t [mm]: 20,1; Širina a [mm]: 37,6; Visina b [mm]: 12,8.
VZ334 — Broj članaka: 34; Korak t [mm]: 28,6; Širina a [mm]: 44,6; Visina b [mm]: 16.
L338 — Broj članaka: 38.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
VZ236 — Broj članaka: 36; Korak t [mm]: 24,95; Širina a [mm]: 37,6.
Nenavedene dimenzije nisu potvrđene.
L231 — Broj članaka: 31; Korak t [mm]: 20,1; Širina a [mm]: 37,6; Visina b [mm]: 12,8.
L230 — Broj članaka: 30; Korak t [mm]: 20,1; Širina a [mm]: 37,6; Visina b [mm]: 12,8.
VZ227 — Broj članaka: 27; Korak t [mm]: 24,95; Širina a [mm]: 37,6.
L233 — Broj članaka: 33; Korak t [mm]: 20,1; Širina a [mm]: 37,6; Visina b [mm]: 12,8.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
VZ534 — Broj članaka: 34; Korak t [mm]: 35,85; Širina a [mm]: 70,6; Visina b [mm]: 20,6.
VZ435 — Broj članaka: 35; Korak t [mm]: 35,85; Širina a [mm]: 59; Visina b [mm]: 20,6.
L438 — Broj članaka: 38.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
VZ540 — Broj članaka: 40; Korak t [mm]: 35,85; Širina a [mm]: 70,6; Visina b [mm]: 20,6.
L544 — Broj članaka: 44.
VZ i L različite su izvedbe. Prije narudžbe potvrdite potrebnu izvedbu i izvedbu koja će biti isporučena.
VZ543 — Broj članaka: 43; Korak t [mm]: 35,85; Širina a [mm]: 70,6; Visina b [mm]: 20,6.
VZ539 — Broj članaka: 39; Korak t [mm]: 35,85; Širina a [mm]: 70,6; Visina b [mm]: 20,6.
Standardni tipovi prema katalogu GOOS
Dimenzije u mm: t = korak, a = širina, b = visina prema nacrtu u katalogu. Podaci uvijek pripadaju konkretnom tipu u retku; ne mogu se primijeniti na njegovu zamjenu.
| Tip | Članaka | t [mm] | a [mm] | b [mm] | Varijator | Raspon regulacije |
|---|---|---|---|---|---|---|
| L030 | 30 | 15,3 | 26,6 | 9,4 | VA0 | 1:6 / 1:4,5 |
| L031 | 31 | 15,3 | 26,6 | 9,4 | VA0 | 1:3 |
| L231 | 31 | 20,1 | 37,6 | 12,8 | VA1 | 1:6 / 1:4,5 |
| L232 | 32 | 20,1 | 37,6 | 12,8 | VA1 | 1:3 |
| L236 | 36 | 20,1 | 37,6 | 12,8 | VA2 | 1:6 |
| VZ326 | 26 | 28,6 | 44,6 | 16 | VA2 | 1:4,5 |
| VZ327 | 27 | 28,6 | 44,6 | 16 | VA2 | 1:3 |
| VZ333 | 33 | 28,6 | 44,6 | 16 | VA3 | 1:6 |
| VZ334 | 34 | 28,6 | 44,6 | 16 | VA3 | 1:4,5 |
| VZ335 | 35 | 28,6 | 44,6 | 16 | VA3 | 1:3 |
| VZ433 | 33 | 35,85 | 59 | 20,6 | VA4 | 1:6 / 1:4,5 |
| VZ434 | 34 | 35,85 | 59 | 20,6 | VA4 | 1:3 |
| VZ539 | 39 | 35,85 | 70,6 | 20,6 | VA5 | 1:6 |
| VZ540 | 40 | 35,85 | 70,6 | 20,6 | VA5 | 1:4,5 |
| VZ541 | 41 | 35,85 | 70,6 | 20,6 | VA5 | 1:3 |
| VZ636 | 36 | 46,5 | 77 | 23,4 | VA6 | 1:6 |
| VZ637 | 37 | 46,5 | 77 | 23,4 | VA6 | 1:4,5 |
| VZ638 | 38 | 46,5 | 77 | 23,4 | VA6 | 1:3 |
Nacrt i tablica dimenzija GOOS
VZ i L: zamjena može imati drukčiji broj članaka
Jednaka širina ili navođenje obiju oznaka uz proizvod ne znače jednaku konstrukciju ili broj članaka. Pri zamjeni provjerite točan tip koji se isporučuje, duljinu i prikladnost za varijator.
Skraćivanje, produljivanje i dijeljenje lanca
Prilagodbu ćemo procijeniti prema konstrukciji, stanju lanca i dostupnosti odgovarajućih spojnih dijelova.
Mogućnost rastavljanja radi montaže te isporuku spojnog svornjaka, rascjepke ili drugih dijelova zatražite da se potvrde za konkretnu narudžbu.
Kako identificirati nepoznati lanac
- Pošaljite čitljivu oznaku lanca i fotografiju pločice varijatora.
- Prebrojite članke i izmjerite korak između središta susjednih svornjaka, širinu i visinu. Navedite način mjerenja.
- Priložite cjelokupni prikaz, bočni profil, detalj lamela i spoja lanca, po mogućnosti uz mjernu skalu.
- Navedite količinu, željenu duljinu ili prilagodbu te trebate li rastavljen lanac radi montaže.
