Alátét - MB 7 ZKL

Nincs értékelés Ugrás az értékeléshez
€0,74 / db €0,61 ÁFA nélkül Egységár:
Raktáron (32 db)
Várható kézbesítés:
24. 11. 2026
Szállítási lehetőségek
Kedvezmény darabszám alapján
1 - 4 db
€0,74 / db
5 - 9 db = 3 % kedvezmény
€0,72 / db
10 - 24 db = 6 % kedvezmény
€0,70 / db
25 - 49 db = 9 % kedvezmény
€0,67 / db
50 vagy több db = 12 % kedvezmény
€0,65 / db
Megtakarítás €0

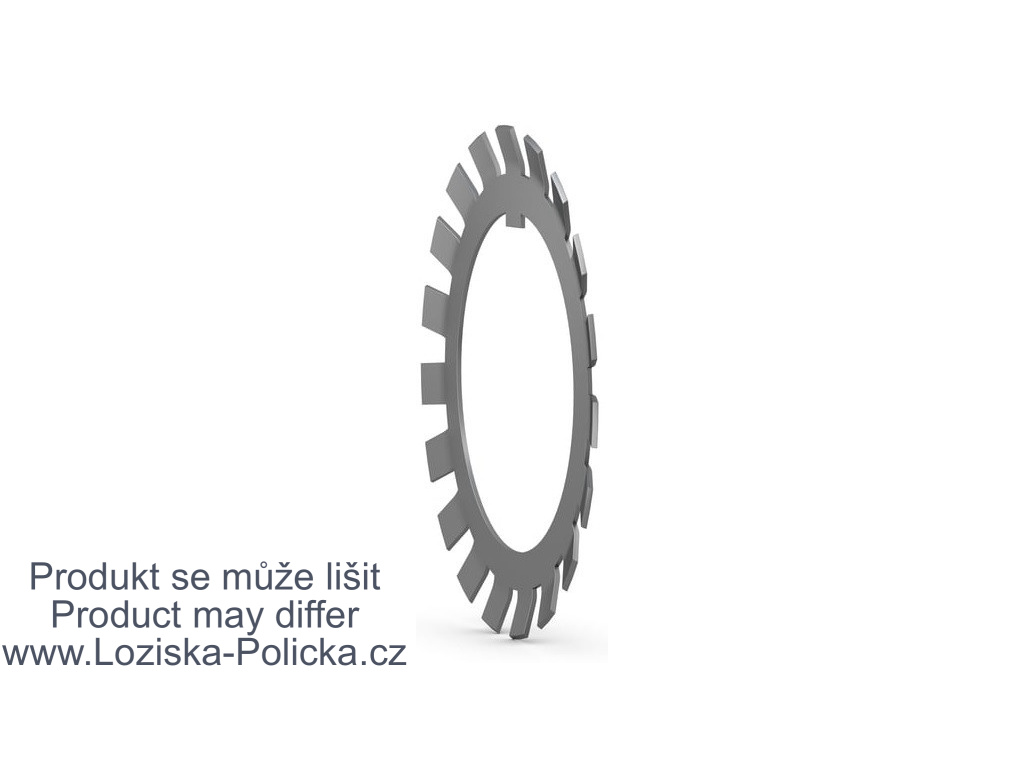

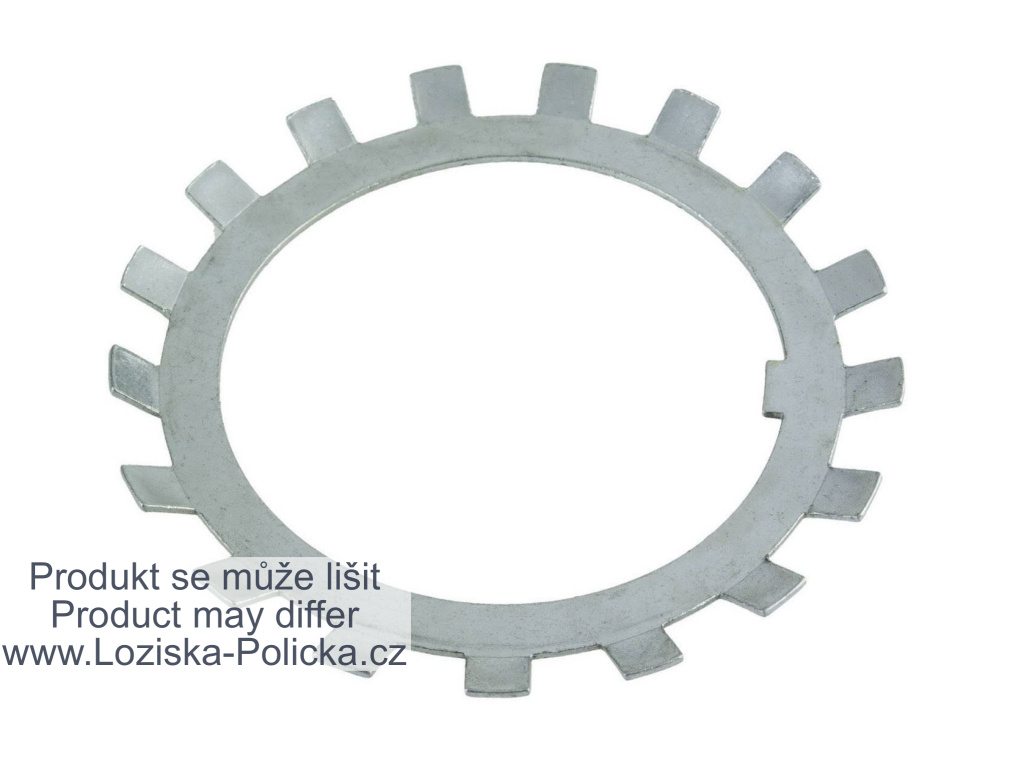

Az MB 7 ZKL acél biztosítólemez a KM7 / KMA7 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 35 mm, vastagsága B 1,25 mm.

Részletes információ

Termék részletes leírása

Az MB 7 ZKL acél biztosítólemez a KM7 / KMA7 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 35 mm, vastagsága B 1,25 mm.

Feladat és felépítés

A lemez a meghúzott anyát biztosítja a csapágyazásban. Belső füle a tengely vagy a hüvely hosszirányú hornyába illeszkedik; beállítás után megfelelő külső fülét az anya hornyába hajlítják. A biztosítás alakzáró, nem csupán egy sima alátét súrlódásán alapul. Az anya állítja be az axiális helyzetet vagy a szorítást, a lemez megőrzi az elért helyzetet.

Méretek és csatlakozások

  • Jelölés: MB 7 ZKL
  • Típus: Biztosítólemez csapágyrögzítő anyákhoz
  • Anyag: Acél
  • Az anyag legkisebb szakítószilárdsága: 274 MPa
  • Hozzárendelt anyák: KM7 / KMA7
  • Katalógusméret d₁: 35 mm
  • Katalógusméret d₂: 44 mm
  • Katalógusméret d₃: 57 mm
  • Katalógusméret B: 1,25 mm
  • Katalógusméret f₁: 6 mm
  • Katalógusméret f₂: 5 mm
  • Katalógusméret M: 32,5 mm
  • Gyártó szerinti méretszabvány: ISO 2982
  • 100 darab katalógustömege: 1,04 kg

A jelek a ZKL rajzát követik. d₁ a névleges furat, d₂ a lemeztest átmérője, d₃ a füleken mért külső befoglaló méret. A B vastagság nem az anya szélessége. f₁ és f₂ a belső és külső fül szélessége; M rajzi lemezméret, nem metrikus menetjelölés. Cserénél ellenőrizze a belső fül hornyát és a külső fül felhajlításához szükséges helyet is.

Szerelés és biztosítás

Először állítsa be a csapágyazást az összeállítás szerelési eljárása szerint. Ezután vegye le az anyát, ültesse a lemez belső fülét a megfelelő horonyba, majd szerelje vissza és húzza meg az anyát. Végleges meghúzás után megfelelő külső fülét hajlítsa az anya hornyába. A gyártó ezt az eljárást kúpos furatú csapágyak szerelésénél kifejezetten ismerteti. A lemez önmagában nem határoz meg nyomatékot, axiális elmozdulást vagy végső csapágyhézagot. Szétszerelés előtt oldja az anya biztosítását.

Anyag és kiválasztás

A ZKL acélt és ISO 2982 szerinti főméreteket ad meg. Az anyák hozzárendelése a gyártó saját táblázatából származik. A lemezméret nem azonos a csapágy alatti hengeres tengelyülék átmérőjével; az anya, lemez és horony egymáshoz illeszkedjen. A katalógustömeg darabcsoportot, nem egyetlen lemezt jelöl.

ZKL műszaki dokumentáció

Kiegészítő paraméterek

Kategória: Alátétek
Súly: 0.01 kg
Jelölés: MB 7 ZKL
Típus: Biztosítólemez csapágyrögzítő anyákhoz
Anyag: Acél
Az anyag legkisebb szakítószilárdsága: 274 MPa
Hozzárendelt anyák: KM7 / KMA7
Katalógusméret d₁: 35 mm
Katalógusméret d₂: 44 mm
Katalógusméret d₃: 57 mm
Katalógusméret B: 1,25 mm
Katalógusméret f₁: 6 mm
Katalógusméret f₂: 5 mm
Katalógusméret M: 32,5 mm
Gyártó szerinti méretszabvány: ISO 2982
100 darab katalógustömege: 1,04 kg
