Termék részletes leírása

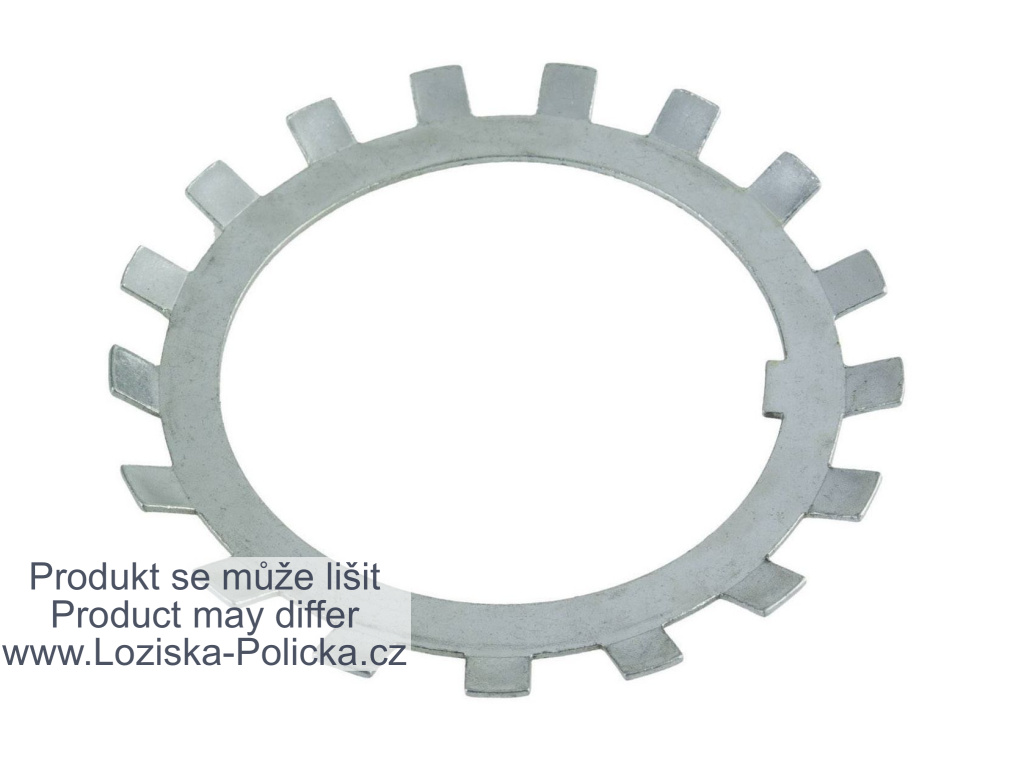

Az MB 13 ZKL acél biztosítólemez a KM 13 ZKL köranyához. A d1 furat 65 mm, a B vastagság 1,5 mm.
Méretek és kapcsolódó alkatrészek
- Jelölés: MB 13 ZKL
- Rajzi méret d1: 65 mm
- Rajzi méret d2: 79 mm
- Rajzi méret d3: 92 mm
- Vastagság B: 1,5 mm
- Rajzi méret f1: 8 mm
- Rajzi méret f2: 7 mm
- Rajzi méret M: 62,2 mm
- Anyag: Acél
- Hozzátartozó anya: KM 13 ZKL
A ZKL-rajz megkülönbözteti a d1 furatot, a gyűrűtest d2 átmérőjét és a füleken mért d3 külső befoglaló méretet. A biztosítás körüli hely szempontjából ezért d3 fontos. f1 és f2 a belső és külső fül szélessége. M a belső fül helyzetének hosszmértéke, nem menetjelölés. B a lemez vastagsága, nem a felhajtott fül magassága.
Működés és szerelés
A lemez mechanikusan biztosítja a rögzítőanya helyzetét. Belső füle a tengely vagy hüvely megfelelő hosszanti hornyába illeszkedik. Az anya beállítása után egy megfelelő külső fület annak kerületi hornyába hajlítanak. Így alakzáró biztosítás akadályozza az anya elfordulását; a lemez önmagában nem állítja be a csapágy előfeszítését vagy radiális hézagát.
Szerelés előtt ellenőrizze a hornyot és az anya, illetve a lemez felfekvő felületeit. A belső fület megfelelően vezesse a horonyba, a gyűrűtest teljesen feküdjön fel. Először állítsa be az ágyazást a konkrét csapágy szerint, majd hajtsa fel a biztosítófület. Szétszereléskor az anya elfordítása előtt oldja a biztosítást. A meghúzás nem határozható meg pusztán a lemez méretéből.
Szorítóhüvelyen a furat a hüvely menetes részéhez illeszkedik, ezért nem automatikusan azonos a géptengely átmérőjével. Cserekor hasonlítsa össze a teljes jelölést, furatot, vastagságot és fülgeometriát. A KM 13 a hozzátartozó anya; feltüntetése nem jelenti a lemezzel közös szállítását.
Kiegészítő paraméterek
| Kategória: | Alátétek |
|---|---|
| Súly: | 0.029 kg |
| Jelölés: | MB 13 ZKL |
| Rajzi méret d1: | 65 mm |
| Rajzi méret d2: | 79 mm |
| Rajzi méret d3: | 92 mm |
| Vastagság B: | 1,5 mm |
| Rajzi méret f1: | 8 mm |
| Rajzi méret f2: | 7 mm |
| Rajzi méret M: | 62,2 mm |
| Anyag: | Acél |
| Hozzátartozó anya: | KM 13 ZKL |
