Detailní popis produktu

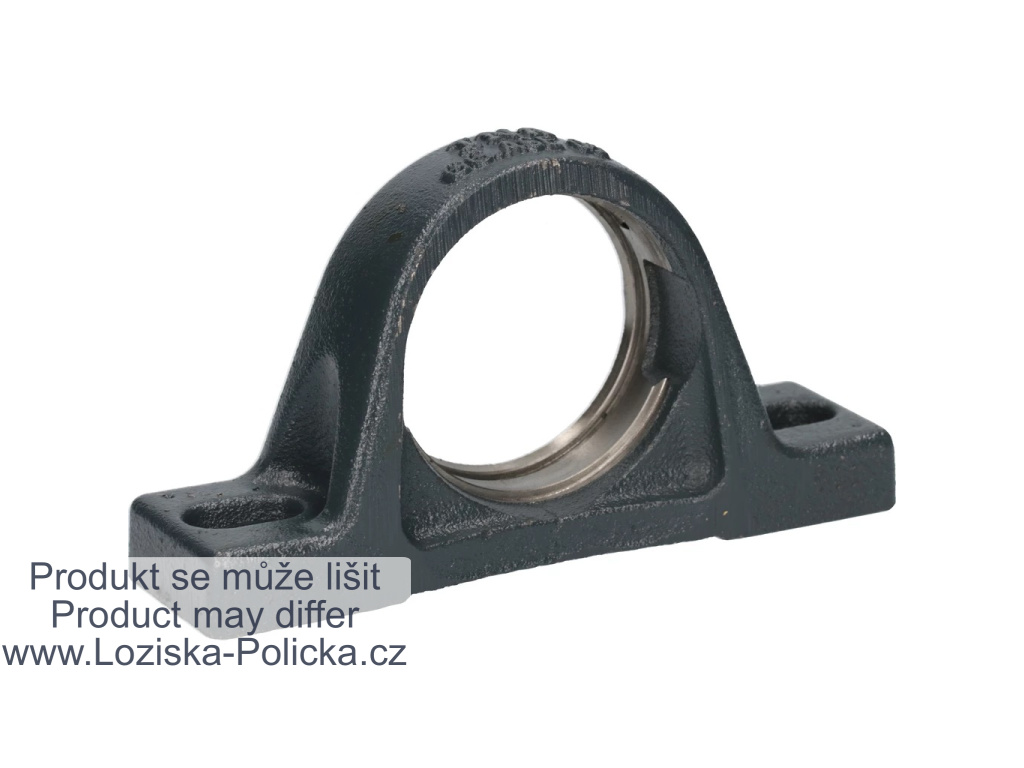

ASE 12 INA: Samostatné litinové stojaté těleso pro vkládací ložisko. Ložisko se volí samostatně; ASE 12 označuje těleso, ze kterého se teprve sestavuje kompletní ložisková jednotka.
Co přesně označuje ASE 12
Označení patří samotnému ložiskovému tělesu, nikoli vloženému ložisku. V katalogu INA tvoří těleso ASE 12 například součást jednotek PASE60N a RASE60N, které se liší použitým vkládacím ložiskem. Rozměry tělesa proto samy neurčují způsob upevnění hřídele, těsnění ani přípustné otáčky kompletní sestavy. Tyto vlastnosti je nutné vybrat spolu s ložiskem.
Montážní rozměry
- Celková délka L: 240 mm
- Rozteč otvorů J: 190 mm
- Výška osy H: 69,9 mm
- Šířka patky A: 60 mm
- Celková výška H2: 140 mm
Další rozměry výkresu: A1 = 42 mm; H1 = 25 mm; N = 18 mm; N1 = 28 mm.
Jak číst výkres
H je vzdálenost osy hřídele od montážní plochy; nejde o průměr otvoru. A označuje šířku patky a A1 šířku horní části tělesa. H1 je výška patky. Otvory v patce mají podélný tvar: N označuje jejich šířku a N1 délku. Pro záměnu tělesa je vedle rozteče J důležitý i prostor pro jeho celkovou výšku H2.
Montáž a výběr ložiska
Při výměně porovnejte rozteč upevňovacích otvorů, výšku osy a dosedací rozměry vloženého ložiska. Těleso upevněte na rovnou a dostatečně tuhou plochu; způsob zajištění hřídele i mazání určuje zvolené ložisko.
Praktické otázky
Obsahuje ASE 12 vložené ložisko?
Ne. Jde o samostatné těleso; konkrétní ložisko se vybírá zvlášť podle konstrukce uložení.
Lze zvolit náhradu pouze podle rozteče 190 mm?
Samotná rozteč nestačí. Porovnejte také výšku osy, šířku patky, rozměry otvorů a dosedací plochu ložiska. Při výměně celé sestavy zachovejte požadovanou funkci a způsob zajištění hřídele.
Kontrola při výměně tělesa
Při přenesení původního ložiska do nového tělesa zkontrolujte stav jeho vnějšího povrchu a dosedací plochy. Výměna tělesa sama neodstraní opotřebení vloženého ložiska. Před dotažením zkontrolujte polohu hřídele a celé sestavy, aby upevnění nevnášelo do uložení nežádoucí namáhání. Mazivo, způsob jeho doplňování a intervaly údržby přebírejte z pokynů pro zvolené ložisko; nelze je určit pouze z označení ASE 12. Pokud měníte pouze těleso, porovnejte i příslušenství původní jednotky a požadovaný prostor kolem ní.
Doplňkové parametry
| Kategorie: | Ložiskové domky |
|---|---|
| Hmotnost: | 3.2 kg |
