Alátét - MB 5 ZKL
Nem biztos benne, hogy az alkatrész megfelelő? Küldje el a jelölést, a méreteket vagy egy fényképet.
Ajánlatkérés küldéseKapcsolódó termékek
Az MB 16 ZKL acél biztosítólemez a KM 16 ZKL köranyához. A d1 furat 80 mm, a B vastagság 1,8 mm.
Az MB 18 ZKL acél biztosítólemez a KM18 / KMA18 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 90 mm, vastagsága B 1,8 mm.
Az MB 19 ZKL acél biztosítólemez a KM19 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 95 mm, vastagsága B 1,8 mm.
Az MB 28 ZKL acél biztosítólemez a KM28 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 140 mm, vastagsága B 2 mm.
Az MB 22 ZKL acél biztosítólemez a KM22 / KMA22 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 110 mm, vastagsága B 1,8 mm.
Az MB 11 CRB biztosító alátét kör alakú rögzítőanyák biztosítására szolgál.
Az MB 6 ZKL acél biztosítólemez a KM6 / KMA6 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 30 mm, vastagsága B 1,25 mm.
Az MB 13 ZKL acél biztosítólemez a KM 13 ZKL köranyához. A d1 furat 65 mm, a B vastagság 1,5 mm.
Az MB 24 ZKL acél biztosítólemez a KM24 / KMA24 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 120 mm, vastagsága B 2 mm.
A TMAS 125-040 SKF előre kivágott rozsdamentes acél hézagoló lemez gépek függőleges beállításához. Vastagsága 0,40 mm, a nyitott C horony szélessége 45 mm.
Az MB 11 ZKL acél biztosítólemez a KM 11 ZKL köranyához. A d1 furat 55 mm, a B vastagság 1,5 mm.
Termék részletes leírása

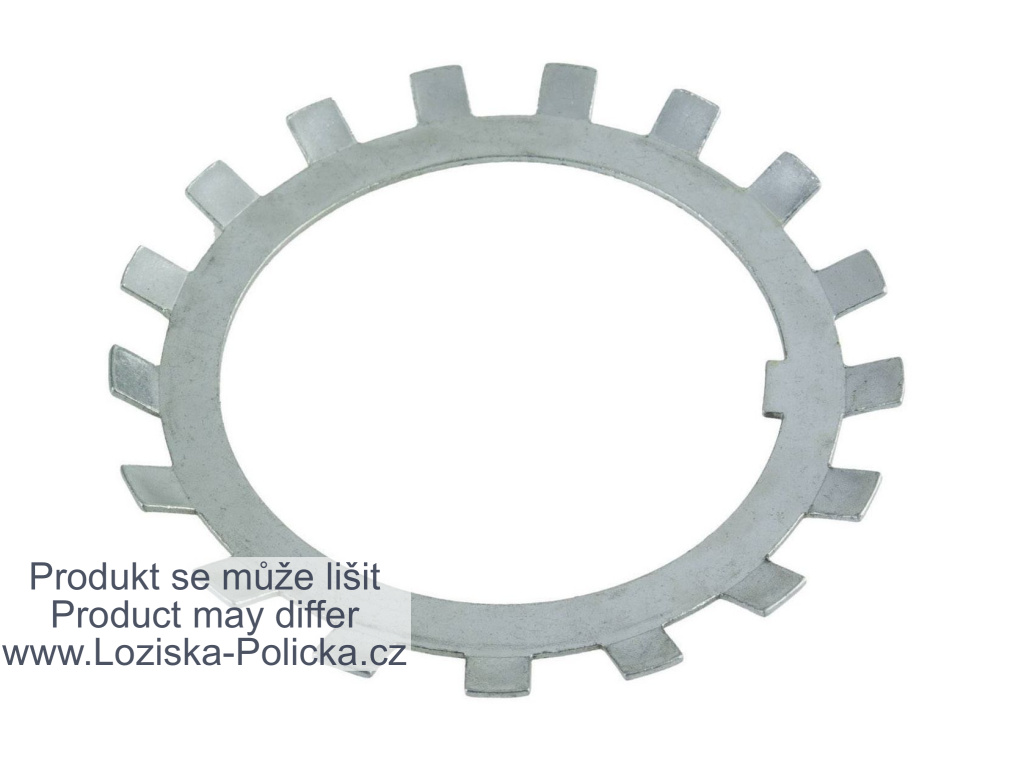

Az MB 5 ZKL acél biztosítólemez a KM5 / KMA5 anyák rögzítéséhez. Belső füle és felhajtható külső fülei vannak; névleges furata d₁ 25 mm, vastagsága B 1,25 mm.
Feladat és felépítés
A lemez a meghúzott anyát biztosítja a csapágyazásban. Belső füle a tengely vagy a hüvely hosszirányú hornyába illeszkedik; beállítás után megfelelő külső fülét az anya hornyába hajlítják. A biztosítás alakzáró, nem csupán egy sima alátét súrlódásán alapul. Az anya állítja be az axiális helyzetet vagy a szorítást, a lemez megőrzi az elért helyzetet.
Méretek és csatlakozások
- Jelölés: MB 5 ZKL
- Típus: Biztosítólemez csapágyrögzítő anyákhoz
- Anyag: Acél
- Az anyag legkisebb szakítószilárdsága: 274 MPa
- Hozzárendelt anyák: KM5 / KMA5
- Katalógusméret d₁: 25 mm
- Katalógusméret d₂: 32 mm
- Katalógusméret d₃: 42 mm
- Katalógusméret B: 1,25 mm
- Katalógusméret f₁: 5 mm
- Katalógusméret f₂: 5 mm
- Katalógusméret M: 23 mm
- Gyártó szerinti méretszabvány: ISO 2982
- 100 darab katalógustömege: 0,64 kg
A jelek a ZKL rajzát követik. d₁ a névleges furat, d₂ a lemeztest átmérője, d₃ a füleken mért külső befoglaló méret. A B vastagság nem az anya szélessége. f₁ és f₂ a belső és külső fül szélessége; M rajzi lemezméret, nem metrikus menetjelölés. Cserénél ellenőrizze a belső fül hornyát és a külső fül felhajlításához szükséges helyet is.
Szerelés és biztosítás
Először állítsa be a csapágyazást az összeállítás szerelési eljárása szerint. Ezután vegye le az anyát, ültesse a lemez belső fülét a megfelelő horonyba, majd szerelje vissza és húzza meg az anyát. Végleges meghúzás után megfelelő külső fülét hajlítsa az anya hornyába. A gyártó ezt az eljárást kúpos furatú csapágyak szerelésénél kifejezetten ismerteti. A lemez önmagában nem határoz meg nyomatékot, axiális elmozdulást vagy végső csapágyhézagot. Szétszerelés előtt oldja az anya biztosítását.
Anyag és kiválasztás
A ZKL acélt és ISO 2982 szerinti főméreteket ad meg. Az anyák hozzárendelése a gyártó saját táblázatából származik. A lemezméret nem azonos a csapágy alatti hengeres tengelyülék átmérőjével; az anya, lemez és horony egymáshoz illeszkedjen. A katalógustömeg darabcsoportot, nem egyetlen lemezt jelöl.
Kiegészítő paraméterek
| Kategória: | Alátétek |
|---|---|
| Súly: | 0.006 kg |
| Jelölés: | MB 5 ZKL |
| Típus: | Biztosítólemez csapágyrögzítő anyákhoz |
| Anyag: | Acél |
| Az anyag legkisebb szakítószilárdsága: | 274 MPa |
| Hozzárendelt anyák: | KM5 / KMA5 |
| Katalógusméret d₁: | 25 mm |
| Katalógusméret d₂: | 32 mm |
| Katalógusméret d₃: | 42 mm |
| Katalógusméret B: | 1,25 mm |
| Katalógusméret f₁: | 5 mm |
| Katalógusméret f₂: | 5 mm |
| Katalógusméret M: | 23 mm |
| Gyártó szerinti méretszabvány: | ISO 2982 |
| 100 darab katalógustömege: | 0,64 kg |
