Detailní popis produktu

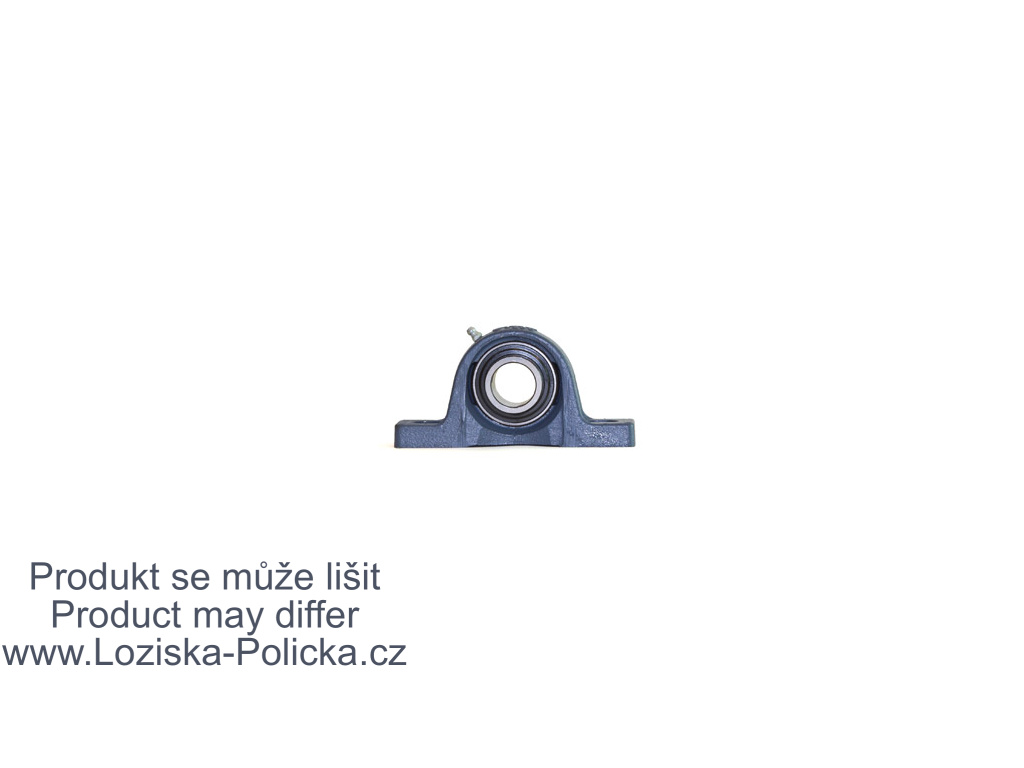

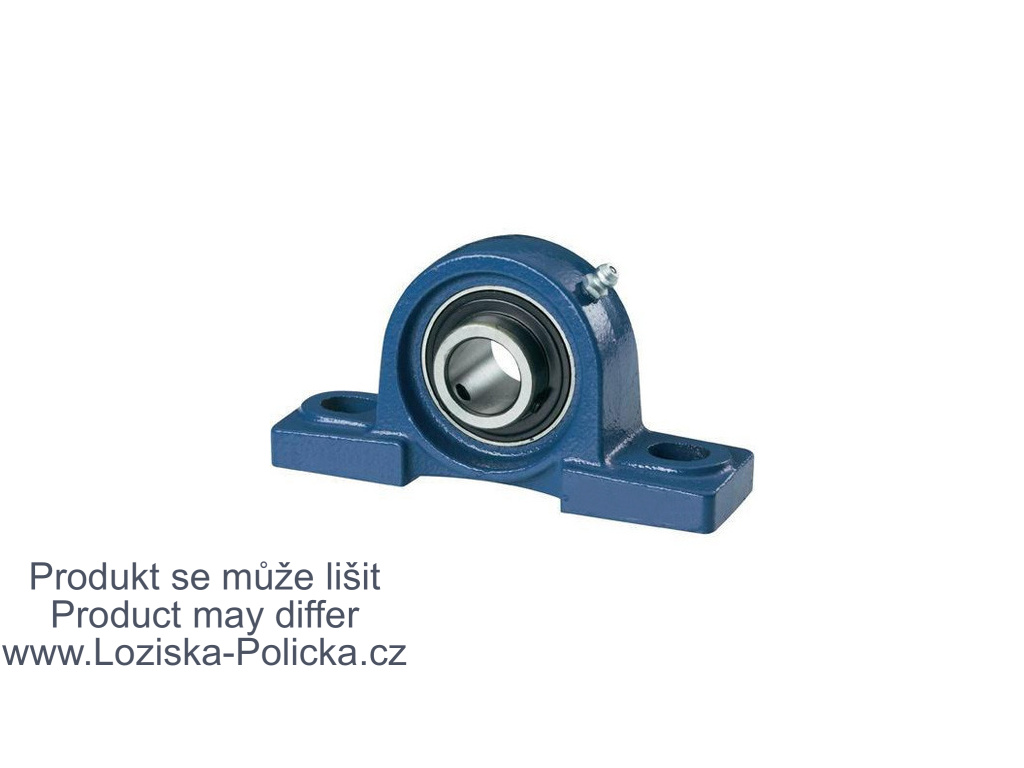

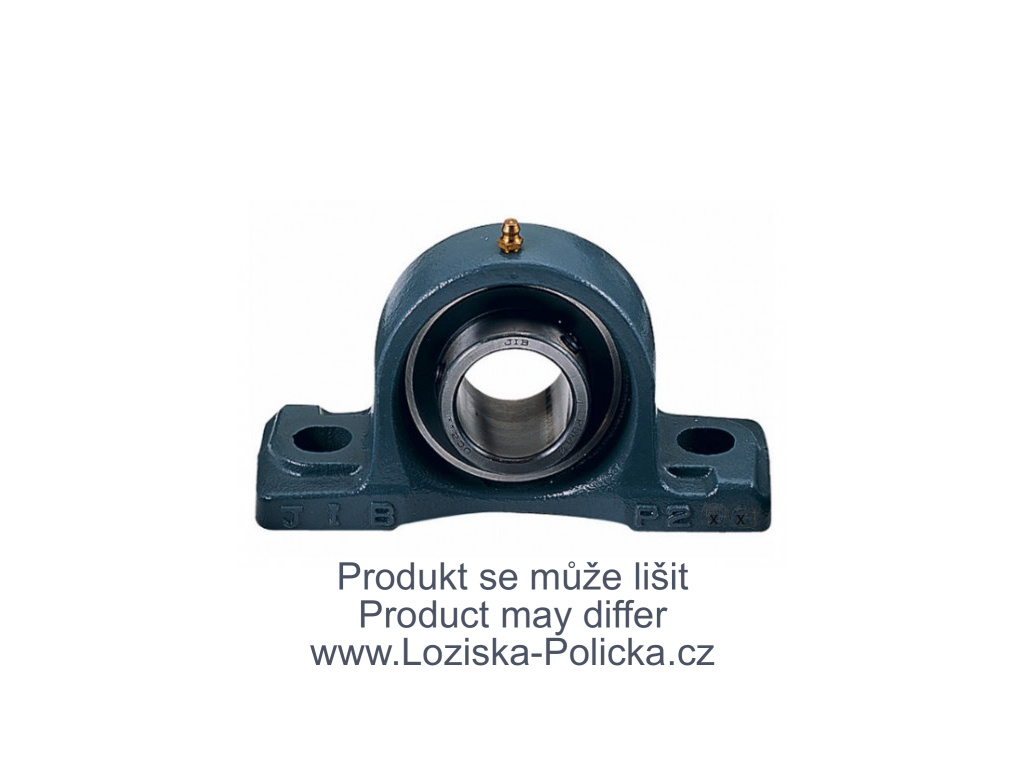

UCP 213 JIB je kompletní stojatá ložisková jednotka pro hřídel o průměru 65 mm. Spojuje ložisko UC213 a litinové těleso P213; vnitřní kroužek se na hřídeli zajišťuje stavěcími šrouby.
Konstrukce a návazné díly
Jednotka spojuje utěsněné kuličkové ložisko se stojatým tělesem. Kulová vnější plocha ložiska dovoluje vyrovnat montážní nesouosost v sedle tělesa. Nejde o povolení k provozu s libovolně vychýlenou hřídelí: při montáži stále porovnejte polohu všech opěrných míst. Při výměně samotného ložiska ověřte také návaznost mazacího otvoru a drážky, nejen průměr hřídele.
Rozměry a výběr provedení
- Označení: UCP 213 JIB
- Typ: Stojatá ložisková jednotka
- Průměr hřídele d: 65 mm
- Materiál tělesa: Litina
- Zajištění na hřídeli: Stavěcí šrouby
- Ložisko: UC213
- Těleso: P213
- Katalogová kóta H: 76,2 mm
- Katalogová kóta L: 264 mm
- Katalogová kóta A: 70 mm
- Katalogová kóta J: 203 mm
- Katalogová kóta F: 25 mm
- Katalogová kóta F₁: 30 mm
- Katalogová kóta H₁: 27 mm
- Katalogová kóta H₂: 151 mm
- Katalogová kóta B: 65,1 mm
- Katalogová kóta n: 25,4 mm
- Upevňovací šrouby tělesa: 20 mm
- Závit stavěcích šroubů: M12 × 1,5
- Moment stavěcích šroubů dle výrobce: 280 kgf·cm
- Standardní počáteční náplň maziva dle výrobce: 11 g
Stojaté těleso má dvě upevňovací drážky v základně. Výška středu H určuje polohu osy hřídele nad dosedací plochou; rozteč J patří upevnění tělesa, nikoli šroubům vnitřního kroužku. Šířka ložiska B je jiná než šířka základny. Při náhradě porovnejte také prostor kolem mazničky a přístup ke stavěcím šroubům.
Montáž
Jednotku nasaďte na čistou hřídel bez rázů a se zcela povolenými stavěcími šrouby. Základnu usaďte na rovnou, tuhou opěrnou plochu. Vyrovnejte polohu opěrných míst a teprve po ustavení zajistěte vnitřní kroužek. Šrouby základny upevňují těleso ke stroji; stavěcí šrouby zajišťují ložisko na hřídeli. Jejich rozměry ani momenty nejsou zaměnitelné. Po montáži ověřte volné otáčení a správné dosednutí.
Mazání a provoz
Utěsněné ložisko má zásobu plastického maziva a jednotka umožňuje domazávání. Volbu maziva a servisního intervalu přizpůsobte rychlosti, teplotě a znečištění.
Doplňkové parametry
| Kategorie: | Ložiskové domky |
|---|---|
| Hmotnost: | 5.6 kg |
| Označení: | UCP 213 JIB |
| Typ: | Stojatá ložisková jednotka |
| Průměr hřídele d: | 65 mm |
| Materiál tělesa: | Litina |
| Zajištění na hřídeli: | Stavěcí šrouby |
| Ložisko: | UC213 |
| Těleso: | P213 |
| Katalogová kóta H: | 76,2 mm |
| Katalogová kóta L: | 264 mm |
| Katalogová kóta A: | 70 mm |
| Katalogová kóta J: | 203 mm |
| Katalogová kóta F: | 25 mm |
| Katalogová kóta F₁: | 30 mm |
| Katalogová kóta H₁: | 27 mm |
| Katalogová kóta H₂: | 151 mm |
| Katalogová kóta B: | 65,1 mm |
| Katalogová kóta n: | 25,4 mm |
| Upevňovací šrouby tělesa: | 20 mm |
| Závit stavěcích šroubů: | M12 × 1,5 |
| Moment stavěcích šroubů dle výrobce: | 280 kgf·cm |
| Standardní počáteční náplň maziva dle výrobce: | 11 g |
